วิธีการใช้งานรถบรรทุกอัดท้าย HOWO 6x4 20cbm

รถบรรทุก HOWO 6x4 20cbm ท้ายรถเป็นรถที่ทรงพลังและมีประสิทธิภาพที่ออกแบบมาเพื่อการจัดการขยะ โดยมีระบบขับเคลื่อน 6x4 ที่แข็งแกร่งและความจุขนาดใหญ่ 20cbm สำหรับการรวบรวมและบดอัดขยะ รถบรรทุกใช้เทคโนโลยีการผสานรวมไฟฟ้ากล-ไฮดรอลิกเพื่อให้การบุกรุก บด และบดอัดขยะมีประสิทธิภาพ ด้วยความจุในการบรรทุกที่แข็งแกร่งและการออกแบบที่กะทัดรัด จึงเหมาะอย่างยิ่งสำหรับการใช้งานในเขตเมืองและชานเมือง

ขั้นตอน

1. สตาร์ทปั๊มน้ำมัน

â— เปิดวาล์วลูกบอลบนท่อดูดน้ำมันระหว่างปั๊มน้ำมันและถังน้ำมัน

คันโยกปรับความเร็วอยู่ในตำแหน่งกลาง

â— เปิดสวิตช์ไฟบนแผงควบคุมหลัก และไฟแสดงสถานะพลังงานจะติด

â— สตาร์ทเครื่องยนต์ตามคู่มือตัวถังและเร่งความเร็วให้เหมาะสม

â— เหยียบคลัตช์ค้างไว้ เลื่อนคันเกียร์ไปที่ตำแหน่งว่าง กดสวิตช์เปิดปิดเครื่องพร้อมกัน หมุนปุ่มไปที่ตำแหน่งเปิด และไฟแสดงสถานะเปิดปิดเครื่องบนแผงควบคุมหลักจะสว่างขึ้น อย่างไรก็ตาม หากคุณได้ยินเสียงเกียร์กระทบกัน ให้เหยียบคลัตช์ หมุนปุ่มเปิดปิดเครื่องกลับไปที่ตำแหน่งเดิม แล้วทำซ้ำขั้นตอนเดิม

â— ปล่อยคลัตช์อย่างช้าๆ ปั๊มน้ำมันจะส่งเสียงทำงานเบาๆ และหากไม่มีเสียงอื่นใด แสดงว่าเข้าสู่การทำงานปกติแล้ว

2 การเตรียมตัวก่อนบรรจุและขนถ่ายขยะ

หลังจากที่ปั๊มน้ำมันทำงานได้เสถียรเป็นเวลา 3-5 นาที ก็สามารถดำเนินการต่างๆ บนแผงควบคุมหลักได้

ระบบปฏิบัติการ

1. การจัดการการดำเนินงาน

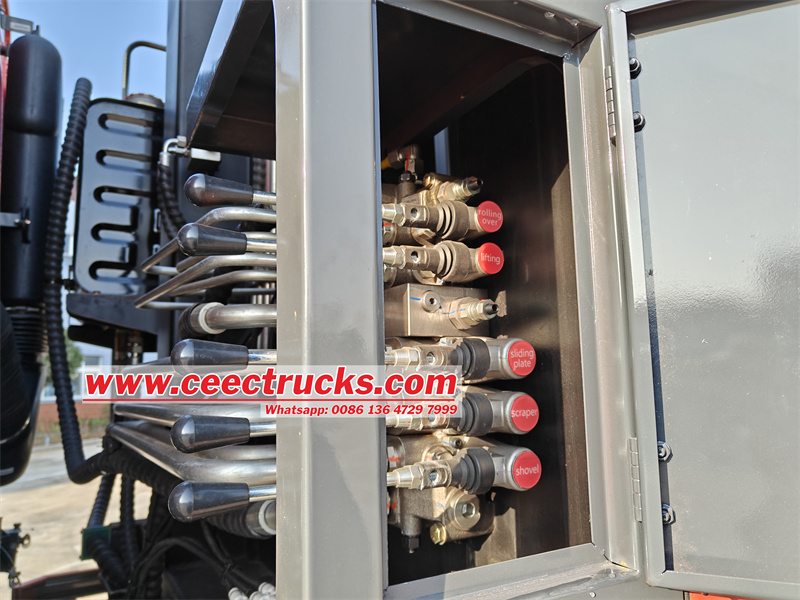

เมื่อใช้ระบบปฏิบัติการแบบด้ามจับ วาล์วหลายทางไฮดรอลิกสามารถสั่งการได้โดยใช้ด้ามจับเพื่อให้กลไกทั้งหมดทำงานตามต้องการ โหมดการทำงานนี้ไม่เพียงแต่ให้ความสะดวกสบายในการบำรุงรักษาและแก้ไขข้อบกพร่องเท่านั้น แต่ยังสามารถควบคุมด้วยมือเพื่อบรรเทาอุบัติเหตุหรือความล้มเหลวระหว่างการใช้งานได้อีกด้วย

2 การทำงานแบบแมนนวล/อัตโนมัติ

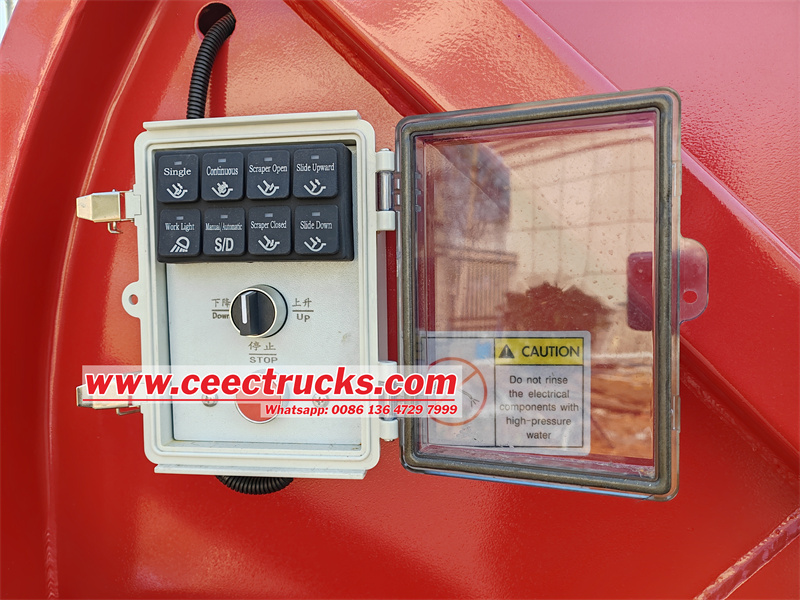

ปุ่ม "แมนนวล" และ "อัตโนมัติ" บนแผงควบคุมด้านหลังสามารถสลับไปมาได้ตามสถานการณ์การโหลดขยะ สามารถเลือกโหมดการควบคุมอิเล็กทรอนิกส์ได้ 2 โหมดเพื่อดำเนินการโหลดขยะที่สอดคล้องกัน

3 การดำเนินการโหลด

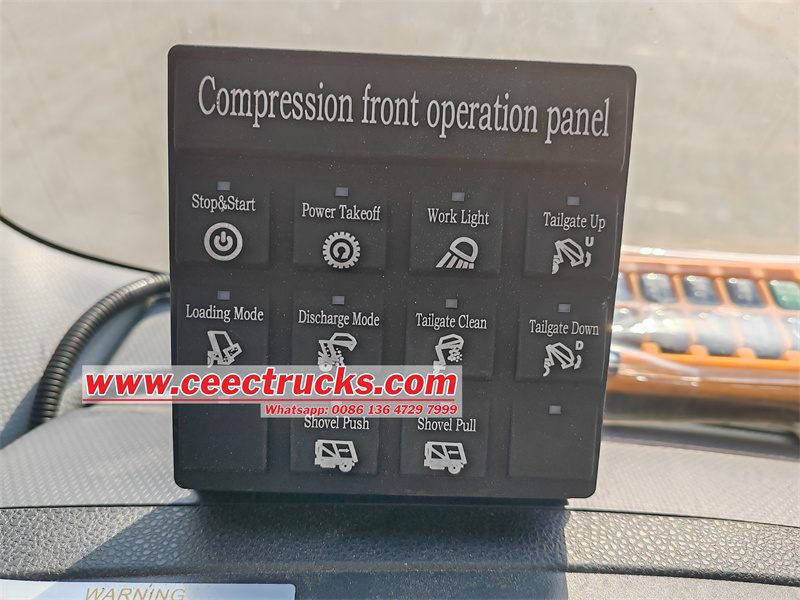

ก่อนดำเนินการ "โหลด" ให้ตรวจสอบว่าตัวเติมเข้าที่แล้วหรือไม่ และขอเกี่ยวล็อกไว้แล้วหรือไม่ หลังจากยืนยันแล้ว ให้เปลี่ยนปุ่มเลือกเงื่อนไขการทำงานบนแผงควบคุมหลักในห้องโดยสารไปที่โหมดการทำงาน "โหลด" จากนั้นดำเนินการต่อไปนี้ที่กล่องควบคุมด้านขวาที่ด้านหลังของรถยนต์

4 รอบหนึ่ง

เปิดวาล์วดึงมือของฝาครอบตัวเติมและเปิดฝาครอบตัวเติม กดปุ่ม "รอบเดียว" และตัวเติมจะเสร็จสิ้นรอบตามลำดับดังนี้: การหมุนของตัวขูด → แผ่นเลื่อนลง → การกดตัวขูด → เลื่อนแผ่นขึ้นและคงอยู่ที่ตำแหน่งเริ่มต้น (การกดตัวขูด แผ่นเลื่อนอยู่ที่จุดศูนย์กลางบนสุด) เพื่อให้แน่ใจว่าการผลิตจะปลอดภัยและประหยัดพลังงานของอุปกรณ์ ขอแนะนำให้ใช้การทำงาน "รอบเดียว"

5 รอบต่อเนื่อง

เมื่อขยะถูกเทลงในเครื่องบรรจุอย่างรวดเร็วและต่อเนื่อง เช่น เมื่อมีการใช้อุปกรณ์อื่นเพื่อขนขยะไปยังเครื่องบรรจุอย่างต่อเนื่อง สามารถใช้โหมดการทำงาน "รอบต่อเนื่อง" ได้ ในขณะนี้ สามารถกดปุ่ม "รอบต่อเนื่อง" ได้ และกระบวนการรอบที่อธิบายไว้ใน 3.4.4 จะทำซ้ำโดยอัตโนมัติ

6 หยุด

มีสองวิธีในการหยุด: วิธีหนึ่งคือการหยุดปกติหรือ "หยุดก่อน" และอีกวิธีหนึ่งคือ "หยุดฉุกเฉิน" หลังจากหยุดการเติมด้วยวิธีใดก็ตาม คุณสามารถใช้ปุ่ม "รอบเดียว" หรือ "รอบต่อเนื่อง" เพื่อดำเนินการต่อ

“การหยุดล่วงหน้า”: กดปุ่ม “รอบการทำงานต่อเนื่อง” อีกครั้ง ตามโปรแกรมควบคุมที่ติดตั้งไว้ กลไกการเติมจะสิ้นสุดรอบการทำงานต่อเนื่องและหยุดที่ตำแหน่งเริ่มต้น

“หยุดฉุกเฉิน”: เมื่อกดปุ่ม “หยุดฉุกเฉิน” สีแดง กลไกการเติมจะหยุดทันทีที่ตำแหน่งการทำงานปัจจุบัน วิธีการหยุดนี้ใช้ในกรณีฉุกเฉิน

7 การดำเนินการขนถ่าย

การตระเตรียม

ในระหว่างการใช้งานรถบรรทุกขยะ งานทั้งสองประเภทคือการเติมหรือการขนถ่ายไม่ได้ดำเนินการทันที ดังนั้นเมื่อทำการขนถ่าย โดยปกติแล้วจำเป็นต้องเตรียมการดำเนินการตั้งแต่เริ่มต้นตามวิธีการที่อธิบายไว้ในข้อ 3.2.1 และ 3.2.2 ข้างต้น

การขนถ่าย

กดปุ่ม "Loader Lift" แล้วรถตักจะเริ่มยกขึ้น เมื่อรถตักถูกยกเข้าที่แล้ว ให้ปล่อยปุ่ม "Loader Lift" แล้วรถตักจะหยุดยกขึ้น กดปุ่ม "Push Plate Push Out" แล้วพลั่วดันจะดันขยะถอยหลัง เมื่อขยะถูกผลักออกไปจนหมดแล้ว ให้ปล่อยปุ่ม "Push Plate Push Out" แล้วพลั่วดันจะหยุดดัน

หากมีขยะตกค้าง ให้กดปุ่ม "Push Plate Retract" ปล่อยให้พลั่วดันถอยหลังสักครู่ ปล่อยปุ่ม "Push Plate Retract" จากนั้นกดปุ่ม "Push Plate Push Out" เพื่อดันขยะตกค้างออกไป หลังจากดันและขนขยะออกแล้ว ให้วางพลั่วดันไว้ที่ด้านหลังถังขยะ (ถอยกลับประมาณ 500 มม.)

หลังจากขนขยะออกแล้ว หากมีขยะเหลืออยู่ในถังบรรจุ ให้กดปุ่ม "ทำความสะอาด" บนแผงห้องโดยสาร และกลไกการเติมแรงดันจะทำงาน "รอบเดียว" เพื่อทำความสะอาดขยะภายในถังบรรจุ

กดปุ่ม "เติมลง" แล้วฟิลเลอร์จะตกลงมา เมื่อฟิลเลอร์ตกลงไปในตำแหน่งที่ต้องการและตะขอล็อกถูกล็อกแล้ว ให้ปล่อยปุ่ม "เติมลง" การทำงานของฟิลเลอร์จะหยุดลง และการดำเนินการขนถ่ายขยะทั้งหมดจะเสร็จสมบูรณ์

8. การทำงานของกลไกถัง

กลไกการยกถัง ถัง และถังทั้งหมดทำงานบนแผงควบคุมด้านหลัง และปุ่มหมุนถังและปุ่มขนถ่ายถังจะใช้ร่วมกัน ปุ่มหมุนถังและปุ่มขนถ่ายถังใช้ปุ่มรีเซ็ตอัตโนมัติ

เมื่อจะแขวนถังขยะ ให้หมุนปุ่ม "ขึ้น" เพื่อให้ตะขอแขวนถังขยะได้แน่น จากนั้นหมุนปุ่ม "ขึ้น" จนถังขยะพลิกคว่ำลง เมื่อขยะในถังขยะถูกขนออกแล้ว ให้หมุนปุ่ม "ลง" ถังขยะจะหมุนและรีเซ็ตจนกระทั่งถังขยะแตะพื้นและหลุดออกจากตะขอ ดึงถังขยะออกมาและการทำงานก็สิ้นสุดลง เมื่อถังขยะพลิกคว่ำลงแล้ว หากมีขยะเหลืออยู่ในถัง ให้หมุนปุ่ม "ลง" เพื่อให้ถังแกว่งกลับชั่วขณะ จากนั้นหมุนปุ่ม "ขึ้น" เพื่อพลิกคว่ำอีกครั้งและนำถังขยะออก

9 การควบคุมด้วยตนเอง

หลังจากกดปุ่ม "ควบคุมด้วยตนเอง" บนกล่องควบคุมส่วนท้ายแล้ว คุณสามารถควบคุมให้ที่ขูดหมุนขึ้น ให้ที่ขูดกดลง ให้สเก็ตบอร์ดเคลื่อนที่ขึ้น และให้สเก็ตบอร์ดเคลื่อนที่ลงได้ด้วยตนเอง

การหมุนของมีดขูด: กดปุ่มนี้ในโหมดแมนนวล มีดขูดจะหมุนขึ้น ปล่อยปุ่มนี้ มีดขูดจะหยุด

การกดไม้ขูด: กดปุ่มนี้ในโหมดแมนนวล ไม้ขูดจะกดลง ปล่อยปุ่มนี้ ไม้ขูดจะหยุด

นักสเก็ตขึ้น: กดปุ่มนี้ในโหมดแมนนวล สเก็ตบอร์ดจะเคลื่อนขึ้น ปล่อยปุ่มนี้และสเก็ตบอร์ดจะหยุด

นักสเก็ตลง: กดปุ่มนี้ในโหมดแมนนวล สเก็ตบอร์ดจะเคลื่อนลง ปล่อยปุ่มนี้และสเก็ตบอร์ดจะหยุด

10. สิ้นสุดการโหลดและการขนถ่าย

หลังจากการดำเนินการโหลดและขนถ่ายข้างต้นเสร็จสิ้นแล้ว ควรดำเนินการต่อไปนี้ตามลำดับ

1. กดปุ่ม "โหลด" ไม่มีขั้นตอนดังกล่าวในการขนถ่ายสินค้า

2. ถอดปลั๊กไฟตามขั้นตอนการทำงาน

3. กดปุ่ม “Power” บนแผงควบคุมหลักค้างไว้เพื่อปิดเครื่อง
