เรียนรู้เกี่ยวกับการกำหนดค่าพื้นฐานของรถดับเพลิงหนัก Isuzu

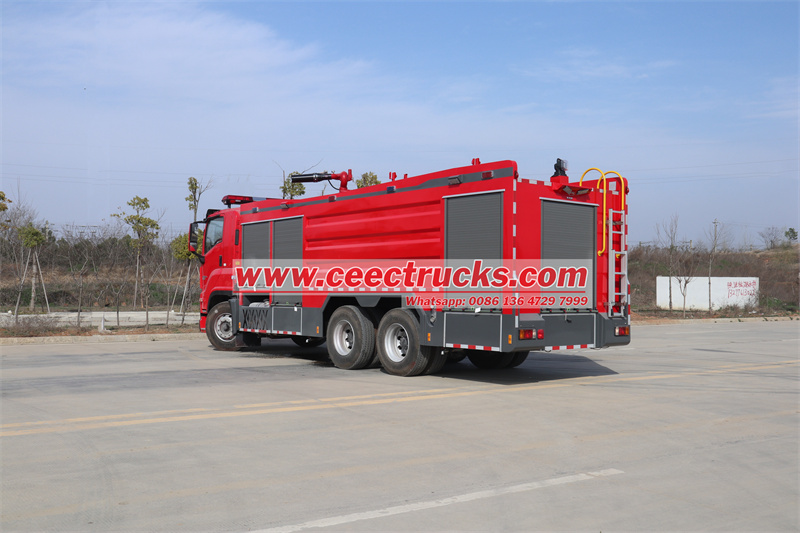

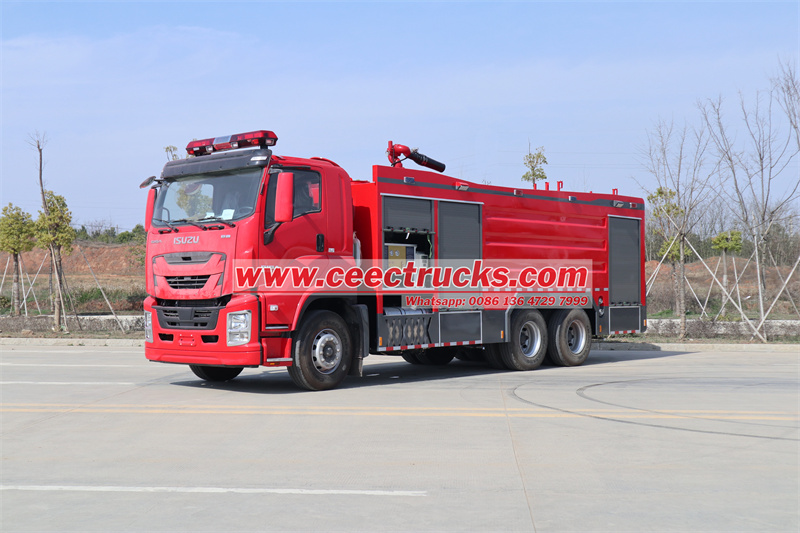

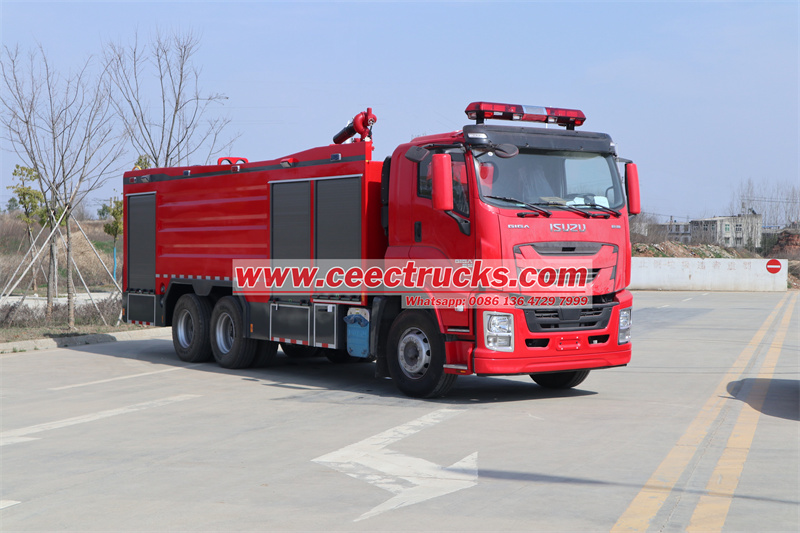

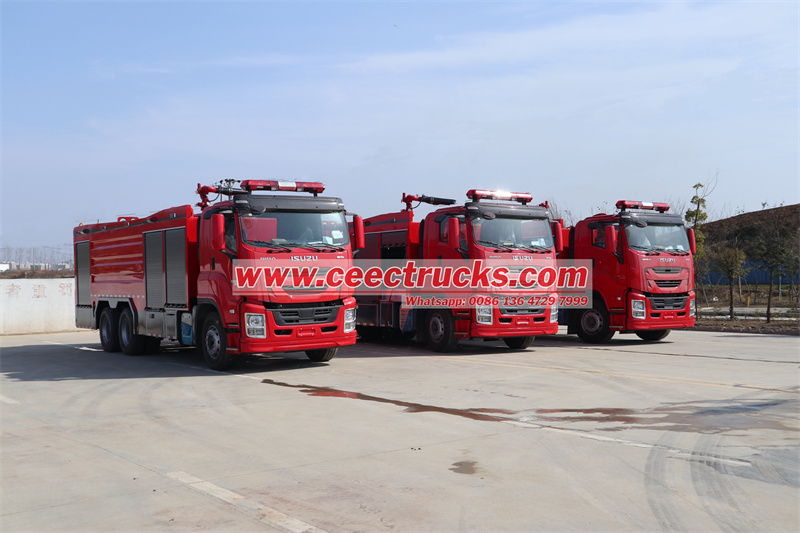

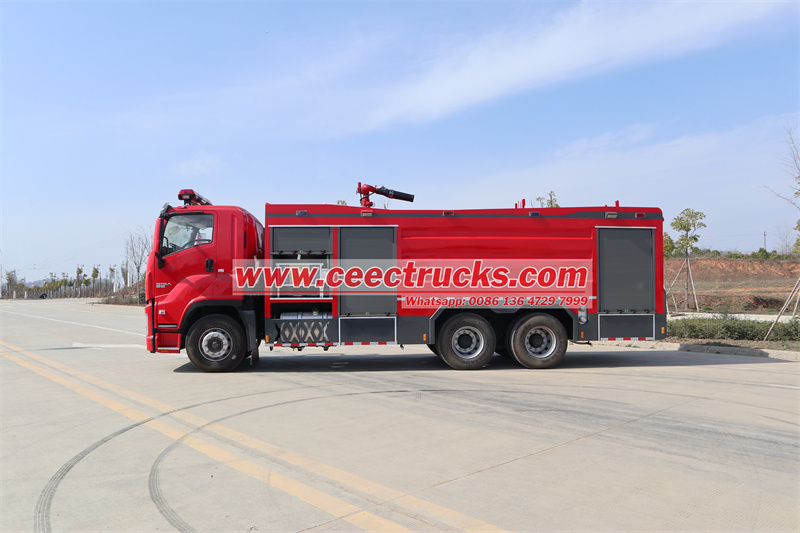

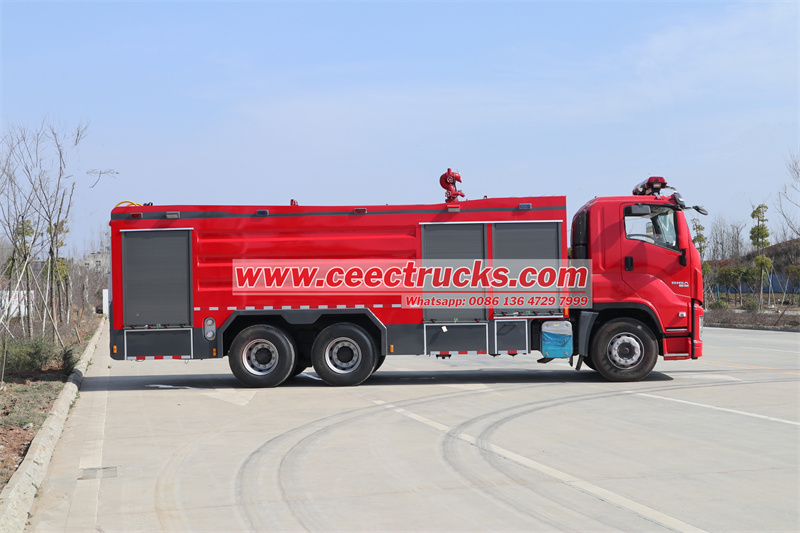

รถดับเพลิงขนาดใหญ่ ISUZU GIGAเป็นไฟ กู้ภัยยานพาหนะที่ได้รับการออกแบบและติดตั้งอุปกรณ์พิเศษเพื่อรับมือกับเหตุเพลิงไหม้ร้ายแรงและภารกิจกู้ภัยที่ซับซ้อน โดยปกติแล้วจะมีปริมาตรตัวถังที่ใหญ่กว่าและระบบพลังงานที่ทรงพลังเพื่อรับมือกับความท้าทายต่างๆ และสภาพแวดล้อมการทำงานที่ซับซ้อนรถดับเพลิงขนาดใหญ่ ISUZU GIGAมีประสิทธิภาพในการดับเพลิงสูงมาก และมักติดตั้งปืนฉีดน้ำแรงดันสูง ถังน้ำความจุขนาดใหญ่ และระบบโฟม ซึ่งสามารถปล่อยสารดับเพลิงจำนวนมากเพื่อดับไฟได้อย่างรวดเร็ว ในเวลาเดียวกัน ยังมีอุปกรณ์และสิ่งอำนวยความสะดวกกู้ภัยมากมาย เช่น ปั๊มดูด รอก อุปกรณ์และเครื่องมือช่วยชีวิต เป็นต้น ซึ่งสามารถดำเนินการกู้ภัยที่ยากลำบากได้ รวมถึงการกู้ภัยในที่สูง การกู้ภัยทางน้ำ การค้นหาและกู้ภัยบุคลากร เป็นต้นรถบรรทุกน้ำดับเพลิงขนาดใหญ่ ISUZU GIGA มีบทบาทสำคัญในการปกป้องความปลอดภัยของอาคารขนาดใหญ่ โรงงาน และสิ่งอำนวยความสะดวกที่สำคัญ ถือเป็นอุปกรณ์สำคัญที่ช่วยให้แน่ใจถึงความปลอดภัยของชีวิตและทรัพย์สินสาธารณะ

1.อีซูซุ เอฟรถแท็กซี่บรรทุกไอร์

ก. รูปแบบรถ : แบ่งเป็น 2 แถว มีที่นั่งคนขับ (ซ้าย) และที่นั่งผู้โดยสารด้านหน้า 1 ที่นั่ง ที่นั่งผู้โดยสารด้านหลัง 4 ที่นั่ง ไม่มีการแบ่งแยกระหว่างแถวหน้าและแถวหลัง ติดตั้งที่พิงหลังแบบเครื่องช่วยหายใจ 4 จุด บริเวณด้านหลัง พื้นที่เพียงพอ รองรับนักดับเพลิงได้ 6 นาย โดยไม่อึดอัด

ข.โครงสร้าง: สี่ประตู สองแถวเดิม.

ค. อุปกรณ์ :

นอกจากสิ่งอำนวยความสะดวกในรถเดิมแล้ว ควรเพิ่มเนื้อหาต่อไปนี้:

(1) ควรติดตั้งแผงหน้าปัดควบคุมไฟและกล่องควบคุมไฟเตือนบนหน้าปัด และควรติดตั้งสวิตช์ควบคุมการเปิดปิดไฟและไฟแสดงสถานะ ไฟตำรวจ ไฟสัญญาณเตือน ไฟสัญญาณ ไฟสัญญาณกระพริบ ไฟป้าย ไฟแสดงทิศทาง ไฟไซเรน ฯลฯ เปิดสวิตช์

(2) ควรติดตั้งระบบเตือนภัย ลำโพงบนหลังคา (รวมถึงไมโครโฟนมือถือ) วิทยุสื่อสารเคลื่อนที่ในรถยนต์ Motorola วิทยุสื่อสารเคลื่อนที่ควรมีความถี่เดียวกับหน่วยดับเพลิงของเรา และซ็อกเก็ตชาร์จไฟ 24V

(3) พร้อมระบบทำความร้อน/ระบายอากาศ และระบบปรับอากาศ

(4) ควรติดตั้งเรดาร์ถอยหลังและกล้องมองหลังที่ด้านหลังของรถ และติดตั้งอุปกรณ์แสดงภาพหน้าจอ LCD ของกล้องและสัญญาณเตือนเรดาร์ในห้องโดยสาร เมื่อเข้าเกียร์ถอยหลัง ระบบจะเชื่อมต่อกล้องและเรดาร์ถอยหลังที่ด้านหลังของรถโดยอัตโนมัติและสตาร์ทรถ สถานะด้านหลังจะแสดงบนหน้าจอ LCD ของกระจกควบคุมส่วนกลาง และสามารถส่งสัญญาณเตือนได้

2.อีซูซุ GIGA เอฟการเติมของเหลวในรถบรรทุก

A. ความจุ: ถังน้ำ 6,000 กก. + ถังโฟม 3,000 กก. ความจุรวม 12,000 กก.

B. วัสดุ: ผลิตจากเหล็กกล้าคาร์บอนคุณภาพสูง Q235-B ความหนา 4 มม. แผ่นด้านล่างหนาถึง 6 มม.

C. โครงสร้าง: ใช้โครงสร้างคานเสริมแบบรวม และคานตามยาวทั้งสองเชื่อมต่อกันด้วยคานขวางจำนวนหนึ่งที่มีความแข็งแรงเท่ากัน โครงเสริมและตัวถังเชื่อมต่อกันด้วยสลักเกลียวที่มีความแข็งแรงสูง ตัวถังถังน้ำทำจากแผ่นเหล็กรีดขนาดใหญ่ที่ขึ้นรูปในคราวเดียวและเชื่อมตามยาว โดยมีแผ่นกันคลื่นแนวตั้งและแนวนอนอยู่ภายใน ถังน้ำและถังโฟมต้องได้รับการบำบัดเป็นพิเศษเพื่อเพิ่มความกัดกร่อนของถัง และต้องจัดเตรียมเอกสารเกี่ยวกับวิธีการบำบัดการกัดกร่อน

D. อุปกรณ์: รูรับน้ำเข้า 2 รู, อุปกรณ์ล้น 2 ตัว, เซ็นเซอร์ระดับของเหลว 2 ตัว, ทางออกน้ำเสีย 2 ทางพร้อมวาล์ว DN50, พอร์ตฉีดน้ำ 4 พอร์ต, ท่อระบายน้ำอย่างน้อย 2 ท่อระบายน้ำเหนือ DN460 พร้อมอุปกรณ์ล็อกด่วน/เปิดเพื่อระบายแรงดันอัตโนมัติ

E. การเชื่อมต่อ: ถังเชื่อมต่อกับปั๊มดับเพลิงอย่างเหมาะสมผ่านท่อ

3.การประกอบท่อ

A. ท่อดูด: มีช่องดูด DN150 ที่ด้านหลังของห้องปั๊ม พร้อมตัวกรองและฝาปิดกันอากาศเข้า ช่องรับน้ำ DN150 พร้อมวาล์วผีเสื้อแบบลมสำหรับต่อกับถังน้ำ มีอุปกรณ์ต่อยางยืดหยุ่นพิเศษที่ส่วนที่เหมาะสมของท่อ

B. ท่อระบายน้ำ: มีช่องระบายน้ำ DN80 และแรงดันปกติจำนวน 2 ช่องที่ด้านข้างของตัวรถแต่ละด้าน มีท่อเติมน้ำถังที่ควบคุมด้วยบอลวาล์ว DN65 จากปั๊มน้ำไปยังถังน้ำ โดยมีส่วนเชื่อมต่อยางอยู่ตรงกลาง

C. ท่อปืน: ท่อปืน DN125 ติดตั้งวาล์วผีเสื้อ DN125 และอุปกรณ์เชื่อมต่อยางยืดหยุ่นพิเศษ

D. การระบายน้ำตกค้างและท่อโฟมเหลว: มีก๊อกหรือวาล์วระบายน้ำตกค้างอยู่ที่ส่วนสะดวกด้านล่างสุดของท่อและปั๊มน้ำ เพื่อให้สามารถระบายน้ำตกค้างและโฟมตกค้างในระบบได้อย่างรวดเร็วเมื่อจำเป็น

4.ปั๊มน้ำ

ปั๊มน้ำดับเพลิงใช้ปั๊มน้ำชนิด Hale RSD ที่นำเข้าจากสหรัฐอเมริกา โดยมีแรงดันทางออก ≥1.0MPa อัตราการไหล ≥90L/s ระดับสุญญากาศสูงสุด: ≥85 kPa เวลาเบี่ยงเบนน้ำ: ≤40s ติดตั้งเครื่องผสมโฟมแบบแมนนวล PH48*2 และอัตราการผสม 4 ระดับ มี 2 ระดับคือ 3% และ 6% ความลึกการดูดซึมน้ำ ≥3 เมตร

5. ปืนโฟมและปืนฉีดน้ำอเนกประสงค์ติดรถยนต์

A. ปืนฉีดน้ำดับเพลิงแบบโฟมและน้ำที่ติดตั้งในรถยนต์ใช้ปืนฉีดน้ำดับเพลิง Amiron 3578+5177 ที่นำเข้าจากสหรัฐอเมริกา พร้อมหัวฉีดปรับแรงดันอัตโนมัติและหัวฉีดโฟม 3626 2. วัสดุเป็นโลหะผสมอลูมิเนียม Pyrolite ที่ได้รับสิทธิบัตรป้องกันการกัดกร่อน

B. มุมการหมุนสามารถหมุนได้ 348 องศาในแนวนอน และมุมพิทช์สูงสุดสามารถปรับได้ 135 องศา ซึ่งสามารถปรับได้อย่างยืดหยุ่นระหว่าง -45 ถึง +90 องศา อัตราการไหลสามารถปรับได้ ช่วงการปรับคือ 950L/Min-3800L/Min และอัตราการไหลสูงสุดไม่น้อยกว่า 3800L/Min

C. ช่วงที่มีประสิทธิภาพไม่น้อยกว่า 70M แรงดันทางเข้าของหัวปืนคือ 5.5Bar และอัตราการไหล DC คือ 3800L/นาที

D. ติดตั้งกล่องควบคุมแบบมีสายที่ใช้พลังงานจากรถยนต์และรีโมทคอนโทรลไร้สายที่ใช้แบตเตอรี่ วิธีการควบคุมทั้งสองแบบสามารถรับรู้การเคลื่อนไหวในแนวนอนและแนวตั้งของปืนฉีดน้ำ รับรู้การแปลงการบานของปืนฉีดน้ำและ DC แบบค่อยเป็นค่อยไป และสามารถหยุดกระบวนการแปลงได้ตลอดเวลาในสถานะที่แน่นอน (ต้องใช้ชิ้นส่วนอะไหล่ของคอนโทรลเลอร์)

6. ระบบไฟฟ้า

ไฟเตือนหลักที่อยู่ด้านบนของห้องโดยสารเป็นแถวยาวของไฟเตือนสีแดงพร้อมระบบควบคุมสัญญาณเตือน 100W ไฟแฟลชสีแดงและสีน้ำเงินติดตั้งไว้ที่ด้านหน้าและด้านหลังของรถทั้งสองด้าน และติดตั้งไฟ LED ด้านข้างเหนือทั้งสองด้านของรถ ไฟป้ายความปลอดภัยติดตั้งอยู่ด้านล่าง ไฟค้นหาแบบควบคุมระยะไกล LED ยี่ห้อ Shenzhen Ocean King 35W ติดตั้งอยู่ที่ด้านบนของส่วนหน้าและด้านหลังของห้องโดยสารแต่ละด้าน ไฟสามารถเปิดและปิดได้อิสระ ด้านหน้าและด้านหลังติดตั้งไฟทางเดินและไฟกว้างตามมาตรฐานแห่งชาติ ห้องโดยสารติดตั้งอุปกรณ์แสดงผลการถอยหลังและไฟส่องสว่าง และมีอุปกรณ์ส่องสว่างบนแผงหน้าปัดควบคุม ส่วนที่ปรับเปลี่ยนจะเดินสายแยกกัน

7.กล่องอุปกรณ์และห้องปั๊ม

A.วัสดุ : เชื่อมจากเหล็กคุณภาพสูง

B. โครงสร้าง: โครงสร้างแบบเชื่อมแยกส่วน โดยมีกล่องอุปกรณ์อยู่ด้านหน้าและห้องปั๊มอยู่ด้านหลัง ผิว แผงด้านล่าง และแผงภายในทั้งหมดทำจากแผ่นอลูมิเนียมแบน LF2 เคลือบอโนไดซ์ป้องกันสนิม ประตูช่องอุปกรณ์และประตูห้องปั๊ม: ใช้ประตูม้วนแบบอลูมิเนียมอัลลอยด์คุณภาพสูงน้ำหนักเบา และประตูห้องปั๊มด้านหลังเป็นประตูบานเฟี้ยมขนาดใหญ่

C. โครงสร้างภายใน: โครงด้านในใช้เทคโนโลยีการทับซ้อนของโปรไฟล์อลูมิเนียม กล่องอุปกรณ์ตั้งอยู่ที่ด้านหลังของห้องโดยสาร มีประตูม้วนโลหะผสมอลูมิเนียมทั้งสองด้านพร้อมไฟภายใน ในกล่องอุปกรณ์มีกระดานและกล่องเก็บของสำหรับเครื่องมือที่ใช้ทั่วไป เช่น การรื้อถอน มีกล่องเครื่องมือและประตูม้วนที่กระโปรงด้านข้างด้านล่างซึ่งสามารถเก็บเครื่องมือขนาดเล็กได้

D. มีบันไดปีนแบบอลูมิเนียมอัลลอยด์อยู่ปลายห้องปั๊ม บันไดเป็นแบบพับสองท่อน ระยะห่างจากพื้นไม่เกิน 350 มม. บันไดต้องแข็งแรงและเชื่อถือได้

E. ติดตั้งท่อดูดน้ำยาว 6 เมตรที่ด้านล่างของห้องปั๊ม ท่อดูดน้ำเป็นท่อลวดเหล็กเสริมเกลียวหุ้มยาง มีอุปกรณ์กรองน้ำอยู่ที่ปลายดูดน้ำ และเชื่อมต่อกับปั๊มหลักอย่างแน่นหนาโดยไม่มีการรั่วไหลของอากาศ

ง. หลักการจัดวางอุปกรณ์: ออกแบบการรวมอุปกรณ์ตามการจัดรูปแบบการรบและการวางกำลังรบ ออกแบบตัวยึดอุปกรณ์ต่าง ๆ ตามหลักสรีรศาสตร์ และใช้อุปกรณ์ยึดพิเศษที่ป้องกันสนิม ป้องกันการสั่นสะเทือน ป้องกันการตกหล่น และป้องกันรอยขีดข่วน วางบนพื้นหรือเข้าถึงอุปกรณ์ใด ๆ ด้วยการเคลื่อนไหว 1-2 ครั้งบนแป้นเหยียบ
