รถเครนบรรทุก 3.2 ตัน Isuzu ELF เป็นอุปกรณ์ยกที่มีประสิทธิภาพและยืดหยุ่น ซึ่งติดตั้งบนยานพาหนะและมีโครงสร้างแขนตรงที่ยืดหดได้ การออกแบบแขนตรงของเครนช่วยให้ทำงานได้ในมุมต่างๆ มีรัศมีการทำงานที่ยาวและความสูงในการยกสูง ด้วยการควบคุมระบบ จึงสามารถยกและจัดการสินค้าได้อย่างแม่นยำ รถบรรทุกติดเครนอีซูซุเอลฟ์ ถูกใช้กันอย่างแพร่หลายในด้านโลจิสติกส์ การก่อสร้าง การกู้ภัย และสถานการณ์อื่นๆ ซึ่งช่วยเพิ่มประสิทธิภาพในการทำงานและความปลอดภัยในการทำงานอย่างมาก

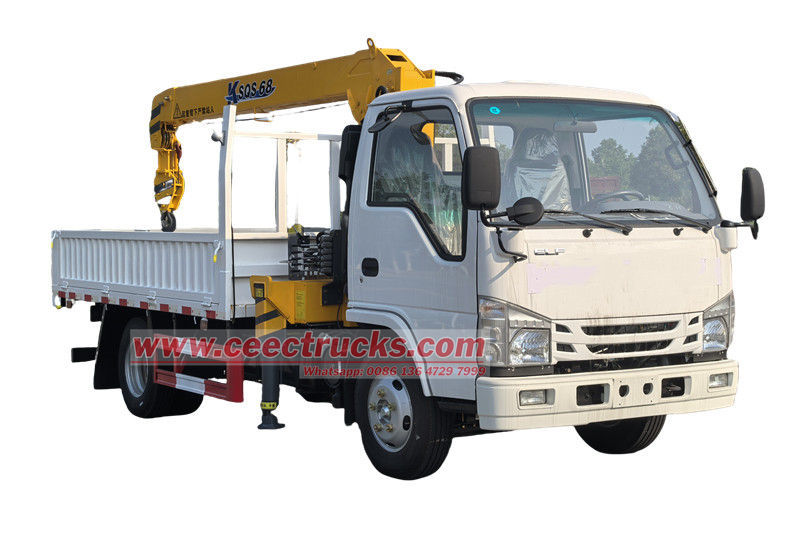

รถบรรทุกติดเครน Isuzu ELF 3.2 ตัน หรือเรียกอีกอย่างว่ารถบรรทุก Isuzu ELF พร้อมเครนยก 3.2 ตัน รถบรรทุกเครนแบบยืดไสลด์ รถบรรทุกบริการ รถบรรทุกบูมแบบยืดไสลด์ติดเครน ฯลฯ รถยนต์คันนี้ได้รับการดัดแปลงมาใช้ตัวถังรถ Isuzu 100P พร้อมติดตั้งเครื่องยนต์ Isuzu 4KH1CN6LB 120HP อันทรงพลัง จับคู่กับระบบส่งกำลัง MSB 5 สปีด ที่เปลี่ยนเกียร์ได้อย่างนุ่มนวล และเครน SQS-68 ที่ด้านท้ายตัวรถ ซึ่งมีความสามารถในการยกและระยะเอื้อมที่มาก พร้อมด้วยกล่องบรรทุกขนาด 3000x2100x450 มม. ด้านล่าง ซึ่งสามารถบรรทุกสิ่งของหนักๆ ที่ยกด้วยตะขอเครนได้อย่างง่ายดาย
รถบรรทุกติดเครน Isuzu ELF 3.2 ตัน มีให้เลือกหลายขนาด ตั้งแต่ 2 ตัน 3.2 ตัน 4 ตัน ไปจนถึง 30 ตัน เมื่อเป็นเรื่องของประเภทของเครน ลูกค้าสามารถเลือกได้ระหว่างเครนแขนตรงหรือเครนแขนพับได้
รถบรรทุกเครนบูมของอีซูซุรุ่นนี้ประกอบด้วยส่วนประกอบสำคัญหลายส่วน เช่น บูม โต๊ะหมุน โครง และขา เครนบนรถจะเคลื่อนไหวด้วยกลไกต่างๆ เช่น การยกขึ้น การยืดหด การหมุน และการกว้าน และดำเนินการยกโดยใช้การทำงานร่วมกันของการทำงานเหล่านี้
|
รถบรรทุกติดเครนอีซูซุเอลฟ์ 3.2ตัน |
|||
|
ขนาดโดยรวม |
6600x2 2 00x 285 0มม. |
||
|
น้ำหนักรวมของยานพาหนะ |
7300กก. |
||
|
น้ำหนักบรรทุก |
4250กก. |
||
|
ข้อมูลจำเพาะของแชสซี |
|||
|
ยี่ห้อแชสซี |
อีซูซุ |
||
|
รุ่นไดรฟ์ |
4 เอ็กซ์ 2 ,ซ้าย |
||
|
ห้องโดยสาร |
ห้องโดยสารแบบ 3 มิติของอีซูซุ พร้อมเครื่องปรับอากาศและเบาะนั่ง 2 ที่นั่ง ระบบควบคุมความเร็วด้านหน้า โครงสร้างเหล็กเชื่อมทั้งหมด ปรับเอียงด้วยมือ ระบบกันสะเทือนแบบกลไก |
||
|
เครื่องยนต์ |
แบบอย่าง |
เครื่องยนต์ 4 จังหวะฉีดตรง 4 สูบแถวเรียง ระบายความร้อนด้วยน้ำ เทอร์โบชาร์จและอินเตอร์คูลเลอร์ |
|
|
พิมพ์ |
อีซูซุ 4KH1CN6LB |
||
|
พลัง |
88 กิโลวัตต์/ 12 0แรงม้า |
||
|
การเคลื่อนย้าย |
2 - 999 ล |
||
|
ชนิดเชื้อเพลิง |
ดีเซล |
||
|
กระปุกเกียร์ |
อีซูซุ เอ็มเอสบี - 5 คิว |
||
|
ระบบเบรค |
เบรกอากาศ |
||
|
ฐานล้อ |
3360 มม. |
||
|
ยาง |
70 0 อาร์16 - 6 +1 ชิ้น |
||
|
ข้อมูลจำเพาะโครงสร้างส่วนบน |
|||
|
ตัวบรรทุกสินค้า |
มิติ |
3000x2100x450มม. |
|
|
วัสดุ |
เหล็กกล้าคาร์บอน Q235 |
||
|
ความหนาของสินค้า |
ด้านข้าง 3 มม. ด้านล่าง 4 มม. |
||
|
ระบบการทำงาน |
|||
|
เครน |
ยี่ห้อเครน |
เอสคิวเอส-68 |
|
|
ความสามารถในการยกสูงสุด |
32 00กก. |
||
|
รัศมีการทำงานสูงสุด |
7.7 ม. |
||
|
ความสูงในการยกสูงสุด |
9.5 ม. |
||
|
มุมการหมุน |
360° |
||
|
พื้นที่ติดตั้ง |
850 มม. |
||
|
แรงดันใช้งานสูงสุด |
20 เมกะปาสคาล |
||
|
น้ำหนักเครน |
1105 กก. |
||
|
ความจุถังน้ำมัน |
30 ล |
||
หลักการทำงานของรถบรรทุกติดเครน Isuzu ELF 3.2 ตัน
● รถบรรทุกติดเครน Isuzu ELF 3.2 ตันใช้เครื่องยนต์ของรถยนต์เป็นแหล่งพลังงานและส่งพลังงานไปยังปั๊มไฮดรอลิกผ่านทางการส่งกำลัง

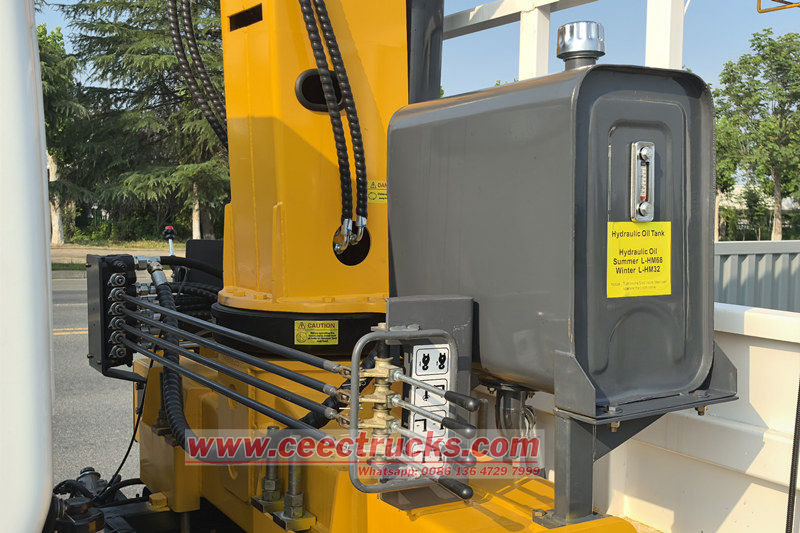

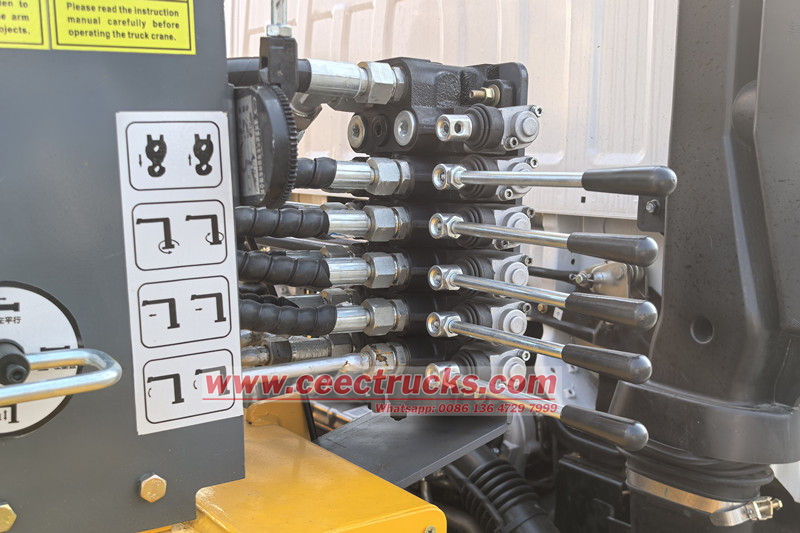

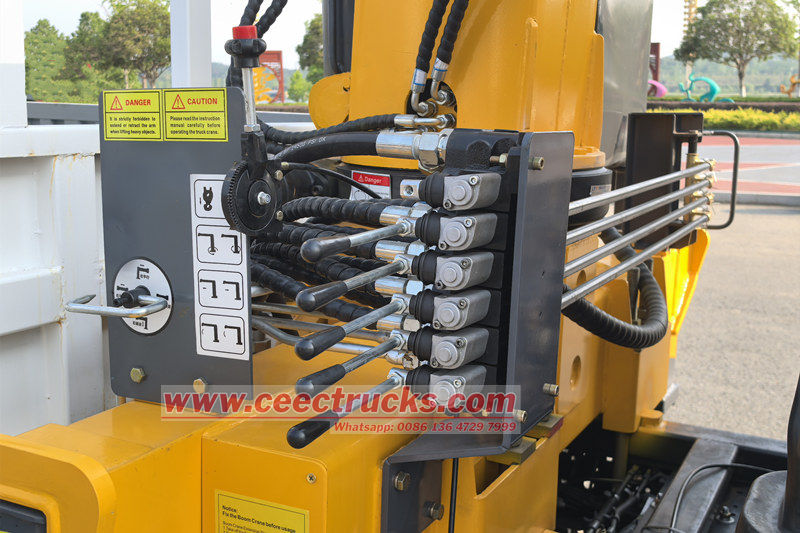

● ปั๊มไฮดรอลิกจะแปลงพลังงานกลเป็นพลังงานไฮดรอลิกและสร้างน้ำมันแรงดันสูง น้ำมันแรงดันสูงจะถูกส่งไปยังวาล์วเปลี่ยนทิศทางหลายทางผ่านท่อไฮดรอลิก ผู้ควบคุมจะควบคุมที่จับวาล์วเปลี่ยนทิศทางการไหลของน้ำมัน จึงควบคุมการทำงานของตัวกระตุ้นแต่ละตัวได้

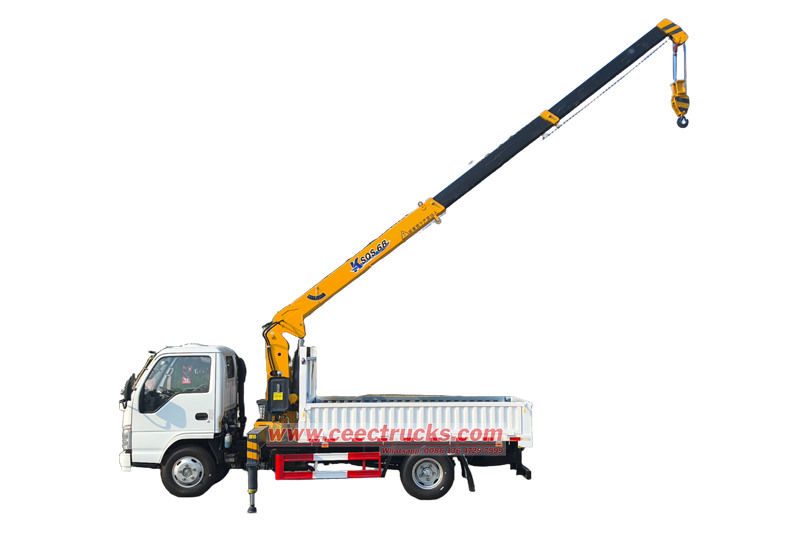

● เมื่อจำเป็นต้องยืดบูม น้ำมันจะเข้าไปในกระบอกสูบแบบยืดหดได้เพื่อดันให้บูมแต่ละส่วนยืดออกตามลำดับ เพื่อให้บูมยกตัวขึ้น น้ำมันจะเข้าไปในกระบอกสูบยกตัวขึ้นเพื่อเปลี่ยนมุมระหว่างบูมกับระนาบแนวนอน การหมุนจะถูกขับเคลื่อนด้วยมอเตอร์หมุนเพื่อหมุนเครนโดยรวมในระนาบแนวนอน
● กลไกการยกจะขับเคลื่อนลวดสลิงให้ดึงกลับและปล่อยผ่านรอกเพื่อทำการยกและลดระดับวัตถุหนัก กระบวนการทั้งหมดได้รับการควบคุมอย่างแม่นยำโดยระบบไฮดรอลิกเพื่อทำการยกวัตถุหนักให้เสร็จสมบูรณ์
คุณสมบัติของรถเครนติดรถบรรทุกอีซูซุ
● ขอบเขตการทำงานที่กว้าง: รถบรรทุกเครนแบบยืดหดได้สามารถขยายได้หลายส่วนและสามารถทำงานได้ภายในรัศมีและช่วงความสูงที่กว้างเพื่อตอบสนองความต้องการของสภาวะการทำงานที่แตกต่างกัน
● การทำงานแบบยืดหยุ่น: ติดตั้งด้วยระบบไฮดรอลิกขั้นสูงและด้ามจับควบคุม ผู้ปฏิบัติงานสามารถควบคุมการยืด การเปลี่ยนแอมพลิจูด การหมุน และการยกแขนเครนได้อย่างง่ายดาย และการวางตำแหน่งยังแม่นยำอีกด้วย
● เสถียรภาพที่ดี: ผลิตจากเหล็กกล้าแรงสูง โครงสร้างมีความมั่นคง พร้อมแขนรองรับขนาดใหญ่ ช่วยกระจายน้ำหนักได้อย่างมีประสิทธิภาพและช่วยให้มีเสถียรภาพในระหว่างการทำงาน
การใช้งานเครนบรรทุก Isuzu ELF อย่างกว้างขวาง
● วิศวกรรมก่อสร้าง : ใช้สำหรับการยกวัสดุก่อสร้าง (เช่น เหล็กเส้น, ชิ้นส่วนคอนกรีตสำเร็จรูป), การติดตั้งโครงสร้างเหล็ก และการขนย้ายอุปกรณ์
● วิศวกรรมเทศบาล : ใช้ในการติดตั้งไฟถนน ป้ายโฆษณา สิ่งอำนวยความสะดวกด้านการจราจร ฯลฯ และยังสามารถใช้ปลูกต้นไม้ในงานภูมิทัศน์ได้อีกด้วย
● การบำรุงรักษาไฟฟ้า : ใช้สำหรับการยกหม้อแปลง เสาไฟฟ้า และอุปกรณ์อื่นๆ ในระหว่างการติดตั้งและบำรุงรักษาสายไฟฟ้า
● โลจิสติกส์และการขนส่ง: การโหลดและขนถ่ายสินค้าในคลังสินค้า ท่าเรือ และสถานที่อื่นๆ ที่เหมาะสำหรับการจัดการสินค้าที่มีปริมาณมาก
