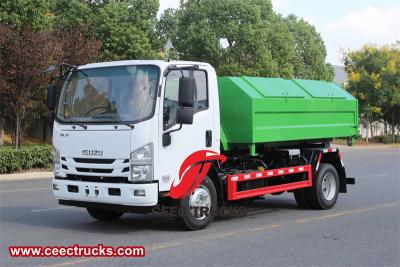

รถบรรทุกตะขอยกอเนกประสงค์อีซูซุเอลฟ์

รถบรรทุกตะขอยกอเนกประสงค์อีซูซุเอลฟ์ เรียกอีกอย่างว่า รถบรรทุกแบบโรลออนโรลออฟ อีซูซุเอลฟ์รถบรรทุกขยะแบบตะขอเกี่ยว Isuzu 700P, รถบรรทุกกล่องแบบตะขอเกี่ยว Isuzu ELF 700P 6 ตัน, รถบรรทุกแบบตะขอเกี่ยวพร้อมตู้คอนเทนเนอร์ Isuzu, รถบรรทุกขยะแบบตะขอเกี่ยวแบบ Roll-off Isuzu NPR รถบรรทุกตะขอยกอเนกประสงค์อีซูซุเอลฟ์ แสดงให้เห็นถึงการผสมผสานระหว่างการออกแบบที่แข็งแกร่ง ฟังก์ชันการใช้งานที่หลากหลาย และวิศวกรรมขั้นสูง รถบรรทุกคันนี้ได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการการโหลด ขนส่ง และขนถ่ายสินค้าต่างๆ อย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งการใช้งานที่ได้รับประโยชน์จากระบบตะขอยก

รถอีซูซุ 700P 6รถตักตะขอตัน รถบรรทุกเป็นยานพาหนะอเนกประสงค์ที่สามารถใช้ขนส่งสินค้า ขนย้ายวัสดุในสถานที่ก่อสร้าง กำจัดขยะ และงานโลจิสติกส์อื่นๆ อีกมากมาย การออกแบบตัวพ่วงทำให้รถบรรทุกสามารถโหลดและขนถ่ายสิ่งของต่างๆ ได้อย่างง่ายดาย นับเป็นแนวทางที่สร้างสรรค์ในการจัดการวัสดุ การขนส่ง และความท้าทายด้านโลจิสติกส์

ข้อมูลจำเพาะ

แอปพลิเคชั่น

รถบรรทุกขยะแขนเกี่ยว Isuzu 700P 6 ตัน ประกอบด้วยแชสซีรถ กระบอกน้ำมันหลักสำหรับแขนดึง โครงที่ติดมา โครงหมุน ขาค้ำ ( โครงล็อค กระบอกล็อค และวาล์วถอยหลังหลายทาง ปลายด้านหนึ่งของโครงหมุนเชื่อมต่อกับโครงที่ติดมา และปลายอีกด้านหนึ่งมีแขนดึงที่เคลื่อนย้ายได้ และติดตั้งระบบล็อคไว้ตรงกลาง ปลายด้านหนึ่งของกระบอกน้ำมันแขนเคลื่อนย้ายได้เชื่อมต่อกับแขนเคลื่อนย้ายได้ และปลายอีกด้านหนึ่งเชื่อมต่อกับโครงที่ติดมา กลไกการล็อคสามารถเชื่อมต่อกล่องบนโครงที่ติดมากับโครงหมุนและแขนดึงโดยรวมเมื่อกล่องถูกขนถ่ายผ่านการกระทำของกระบอกล็อค และสร้างมุมขนถ่ายเองเมื่อกระบอกน้ำมันหลักยืดออก และโครงหมุนและโครงที่ติดมายังสามารถล็อกได้โดยรวมโดยการหดกระบอกล็อค และแขนดึงที่ใช้งานได้จะใช้ในการลากกล่องขยะใต้ดินไปยังโครงที่ติดมาหรือวางกลับลงสู่พื้นจากโครงที่ติดมาโดยการหดกลับหรือ การขยายกระบอกน้ำมันหลัก

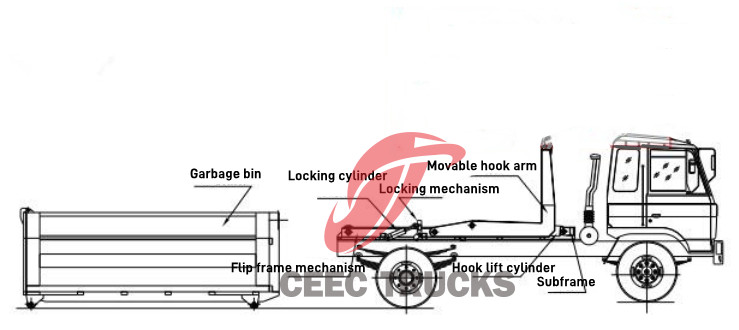

แผนผังโครงสร้างรถบรรทุกขยะยกตะขอ 6 ตัน อีซูซุเอลฟ์ 700พี

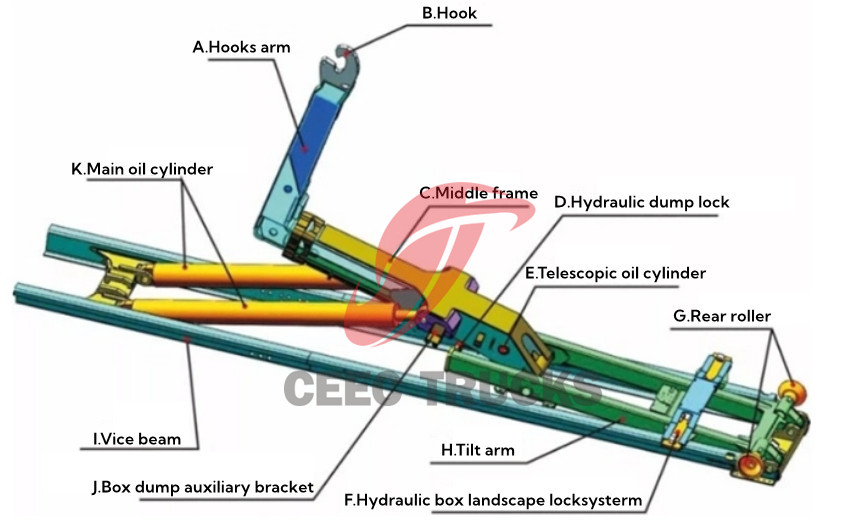

แผนผังโครงสร้างโครงรถยกตะขออีซูซุเอลฟ์

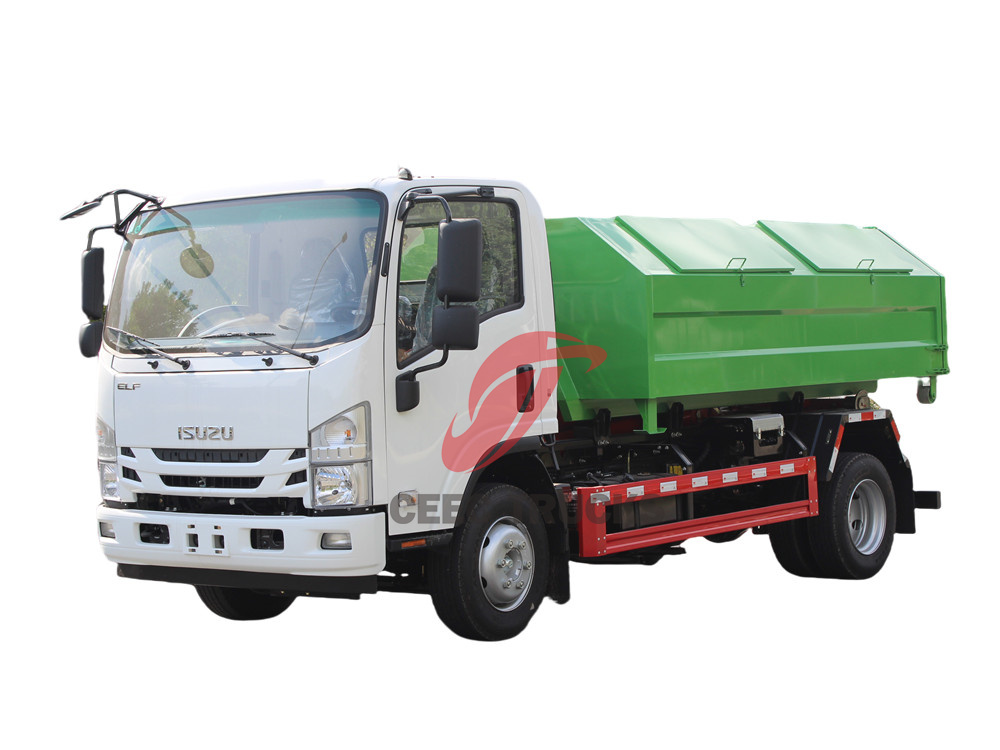

รถบรรทุกตะขอยกอเนกประสงค์อีซูซุเอลฟ์

เครื่องยนต์และสมรรถนะ

หัวใจสำคัญของเครื่องจักรนี้คือเครื่องยนต์ที่ทรงพลัง ซึ่งเป็นเครื่องยนต์ที่ทนทานซึ่งออกแบบมาเพื่อรับมือกับงานหนักโดยเฉพาะ ระบบส่งกำลังในตำนานของ Isuzu ที่มีชื่อเสียงในด้านความน่าเชื่อถือและประสิทธิภาพขับเคลื่อนรถบรรทุก Isuzu 700P Hook-On Roll-Off ได้อย่างราบรื่น ช่วยให้ส่งมอบสินค้าได้ตรงเวลาและเคลื่อนที่ได้อย่างรวดเร็วแม้ในสภาวะที่ท้าทาย ระบบส่งกำลังนี้ได้รับการออกแบบมาเพื่อให้มีประสิทธิภาพ โดยสร้างสมดุลระหว่างกำลังขับและประหยัดน้ำมัน ซึ่งสะท้อนให้เห็นถึงความมุ่งมั่นของ Isuzu ในด้านความยั่งยืนและความเป็นเลิศด้านการดำเนินงาน

ออกแบบ

รถบรรทุกพ่วง Isuzu ได้รับการออกแบบมาให้ใช้งานได้จริงและสวยงาม ด้วยรูปลักษณ์ที่โดดเด่นและสไตล์ที่เป็นเอกลักษณ์ของ Isuzu ที่ให้ความรู้สึกถึงพลังและความสามารถ รถบรรทุกพ่วงรุ่นนี้ได้รับการออกแบบโดยคำนึงถึงความทนทาน โดยมีโครงรถที่เสริมความแข็งแรงเพื่อรองรับน้ำหนักบรรทุกหนักและพื้นผิวขรุขระ ช่วยให้รถมีฐานที่มั่นคงและใช้งานได้จริง ไม่ว่าจะขับบนถนนในเมืองที่มีการจราจรคับคั่งหรือขับบนเส้นทางออฟโรดที่ขรุขระ รถคันนี้ก็พร้อมเสมอที่จะทำงานให้สำเร็จ

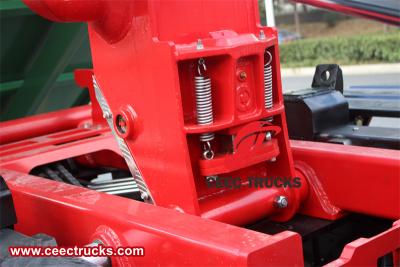

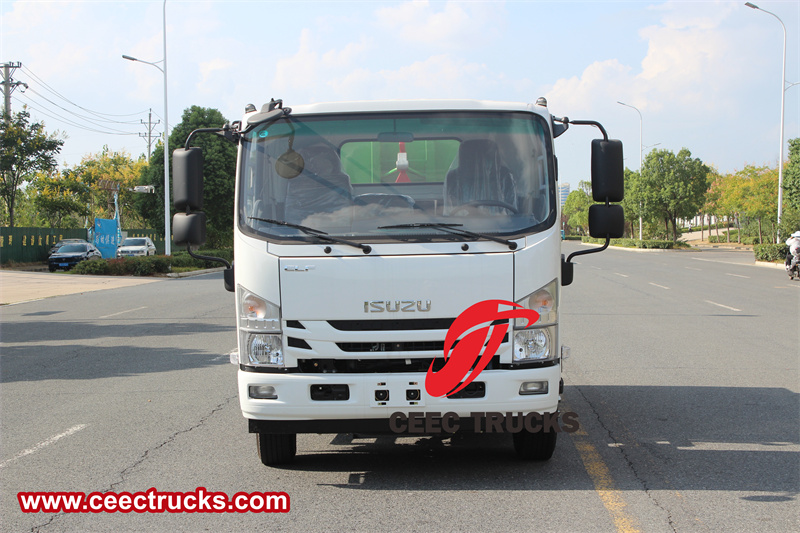

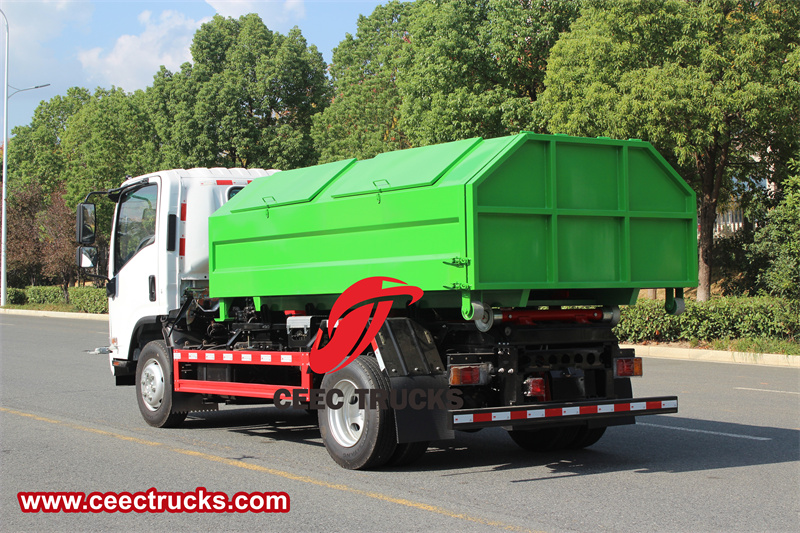

รถบรรทุกตะขอเกี่ยวอีซูซุเอลฟ์700พี

ระบบตะขอยก

หัวใจสำคัญของรถบรรทุกแบบโรลออนโรลออฟ Isuzu ELF คือระบบตะขอยกที่สร้างสรรค์ ซึ่งเป็นการผสมผสานระหว่างวิศวกรรมที่แม่นยำและการออกแบบที่ชาญฉลาดอย่างลงตัว ระบบนี้ช่วยให้โหลดและขนถ่ายตู้คอนเทนเนอร์ ฮอปเปอร์ หรืออุปกรณ์โรลออน/โรลออฟอื่นๆ ได้ง่าย กลไกตะขอยกติดตั้งอยู่ที่ด้านหลังของรถบรรทุกและได้รับการออกแบบให้ทำงานและหยุดทำงานร่วมกับหน่วยบรรทุกที่เข้ากันได้

ระบบยกแบบตะขอทำงานผ่านชุดกระบอกสูบไฮดรอลิกและระบบควบคุม ทำให้ผู้ควบคุมสามารถยก ลดระดับ และเอียงหน่วยบรรทุกได้ กระบวนการนี้ทำงานอัตโนมัติในระดับสูง ช่วยลดแรงกายที่คนขับต้องใช้และเพิ่มประสิทธิภาพของกระบวนการโหลดและขนถ่าย นอกจากนี้ ระบบยังได้รับการออกแบบให้มีความทนทานและเชื่อถือได้ ทนต่อการใช้งานประจำวันในสภาพแวดล้อมที่หลากหลาย

ตั้งแต่ขยะจากการก่อสร้างไปจนถึงผลิตภัณฑ์ทางการเกษตร รถบรรทุกขยะแบบมีตะขอ Isuzu 700P เหมาะสำหรับอุตสาหกรรมต่างๆ โดยให้โซลูชันการขนส่งที่เชื่อถือได้และมีประสิทธิภาพสำหรับสินค้าประเภทต่างๆ ความสามารถในการยกขึ้น/ยกลงทำให้การจัดการวัสดุง่ายขึ้น ลดเวลาการทำงาน และเพิ่มผลผลิตในสถานที่ทำงาน การผสานรวมระบบไฮดรอลิกทำให้การทำงานราบรื่นและแม่นยำ ช่วยให้ผู้ปฏิบัติงานสามารถยกและลดภาชนะได้อย่างไม่ต้องออกแรงด้วยการควบคุมที่แม่นยำ

รถบรรทุกตะขอยกอเนกประสงค์อีซูซุเอลฟ์

ความจุและความคล่องตัวในการบรรทุกสินค้า

รถบรรทุกพ่วงแบบตะขอเกี่ยว Isuzu ELF 700P มีน้ำหนักบรรทุก 6 ตัน สามารถรองรับสินค้าได้หลากหลายประเภท ระบบตะขอเกี่ยวช่วยให้สามารถใช้งานกับหน่วยสินค้าได้หลากหลายประเภท เช่น ตู้คอนเทนเนอร์ ถังใส่ของ และอุปกรณ์พิเศษอื่นๆ ความคล่องตัวนี้ทำให้รถบรรทุกนี้เหมาะกับการใช้งานที่หลากหลาย เช่น การจัดการขยะ การก่อสร้าง และการขนส่งทางการเกษตร

พื้นที่บรรทุกสินค้าของรถบรรทุกได้รับการออกแบบให้กว้างขวางและเข้าถึงได้ง่าย ทำให้การบรรทุกและขนถ่ายสินค้าเป็นเรื่องง่าย ระบบตะขอยังช่วยให้เปลี่ยนหน่วยบรรทุกสินค้าได้อย่างรวดเร็วและง่ายดาย เพิ่มความยืดหยุ่นและประสิทธิภาพของรถบรรทุก

ความปลอดภัย

Isuzu 700P ได้รับการออกแบบโดยคำนึงถึงความปลอดภัยเป็นอันดับแรก โดยมีคุณลักษณะต่างๆ เช่น ระบบเบรกขั้นสูง เทคโนโลยีควบคุมเสถียรภาพ และการออกแบบห้องโดยสารตามหลักสรีรศาสตร์ที่ให้ความสำคัญกับสุขภาพของผู้ขับขี่และผู้ใช้ถนนโดยรอบ 700P มาพร้อมคุณลักษณะเสริมความปลอดภัยและเทคโนโลยีช่วยเหลือผู้ขับขี่ที่ทันสมัย จึงสร้างความมั่นใจและความอุ่นใจ สร้างสภาพแวดล้อมการทำงานที่ปลอดภัยและสะดวกสบายสำหรับผู้ปฏิบัติงาน

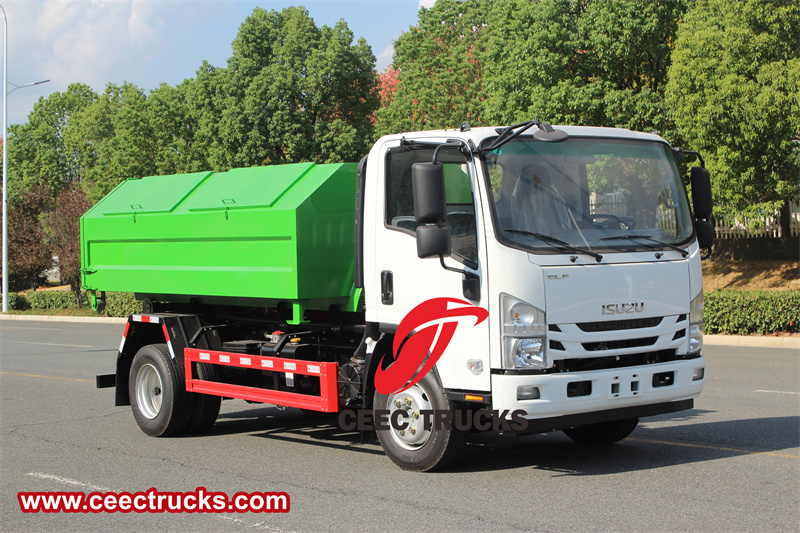

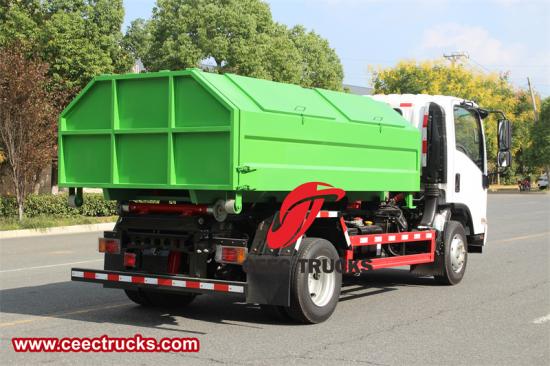

รถบรรทุกขยะอีซูซุ 700P แบบตะขอเกี่ยว

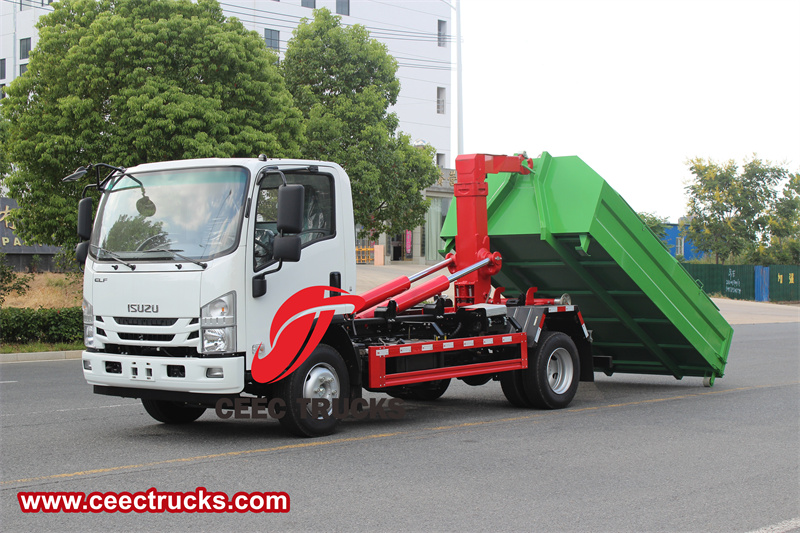

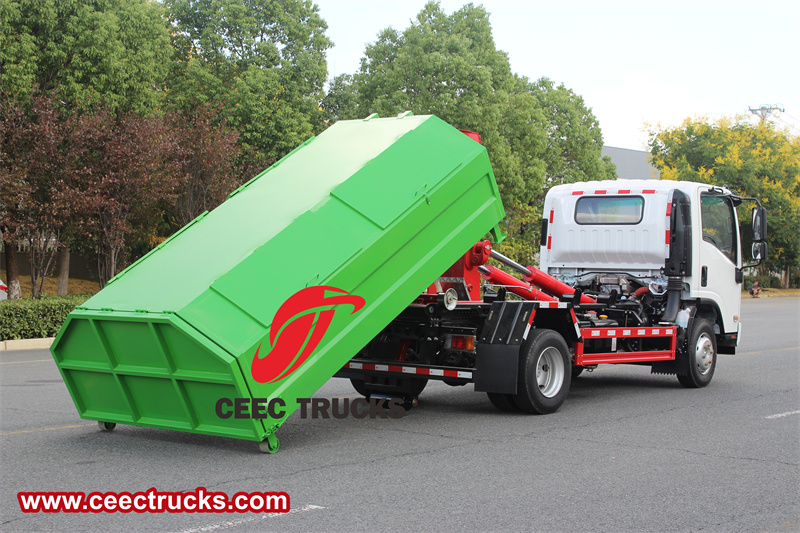

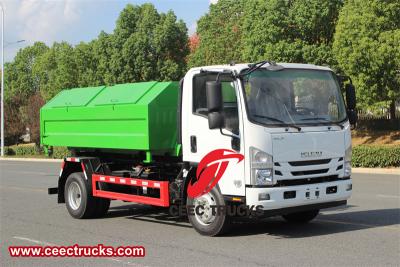

รถบรรทุกตู้พ่วง Isuzu ELF 700P 6 ตัน

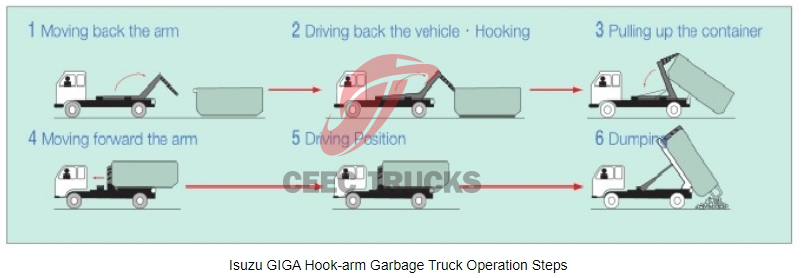

ขั้นตอนการดำเนินการ

ก่อนจะโหลดขยะขึ้นรถบรรทุกขยะแบบแขนเกี่ยว เมื่อการทำงานขณะไม่มีโหลดถึงแรงดันอากาศมาตรฐาน 6 ระดับ ให้แขวนชุดส่งกำลัง (ด้านล่างซ้ายของพวงมาลัยในห้องโดยสาร) ตรวจสอบว่ามีรอยรั่วหรือสิ่งผิดปกติในแต่ละส่วนประกอบหรือไม่ แล้วจึงดำเนินการตามตำแหน่งที่เครื่องหมายการทำงานระบุไว้

ขั้นตอนการดำเนินการเฉพาะมีดังนี้:

ดึงถังขยะของรถบรรทุกขยะแขนขอขึ้น

ขั้นตอนที่ 1. ดันที่จับควบคุมตะขอล็อคไปที่ตำแหน่งหดกลับ หดกระบอกล็อค หดกรอบล็อคกลับ และล็อคกรอบพลิกกับกรอบที่ติดอยู่

ขั้นตอนที่ 2. ดึงที่จับควบคุมแขนขึ้นไปที่ตำแหน่งยืดออก ยืดกระบอกแขนออก และหมุนแขนที่เคลื่อนที่ได้รอบแกนบานพับด้านหน้าของเฟรมพลิกกลับ แขนอยู่ในตำแหน่งกล่องตะขอ และความสูงของตะขอแขนจะถูกปรับให้เหมาะสมและจัดตำแหน่งให้ตรงกับตะขอของตัวกล่อง

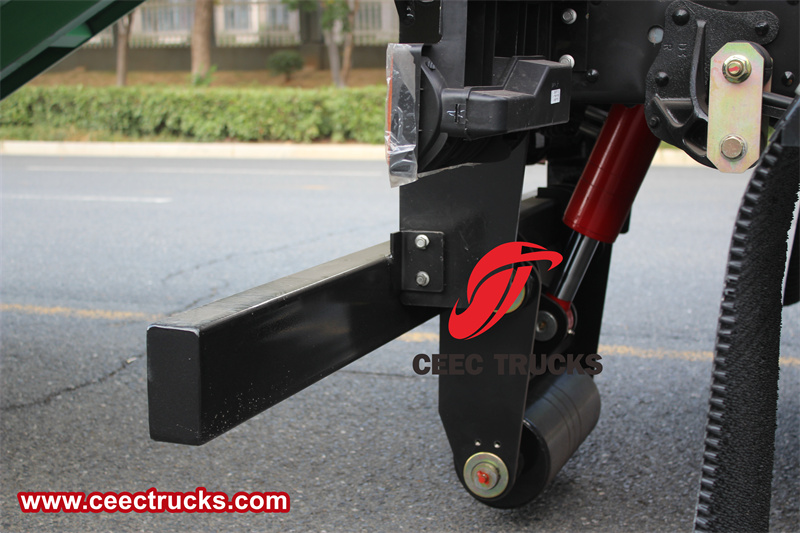

ขั้นตอนที่ 3. เมื่อขอเกี่ยวแขนเข้ากับขอเกี่ยวตัวกล่องแล้ว ให้ดันที่จับควบคุมแขนลงไปที่ตำแหน่งปล่อยลงต่อไป เพื่อให้กล่องขยะสามารถบรรทุกสิ่งของลงในยานพาหนะต่อไปได้ (หมายเหตุ: ตรวจสอบให้แน่ใจว่าคานตามยาวของกล่องขยะตั้งอยู่ระหว่างลูกกลิ้งด้านหลังทั้งสองที่ส่วนท้ายของโครงที่ติดอยู่)

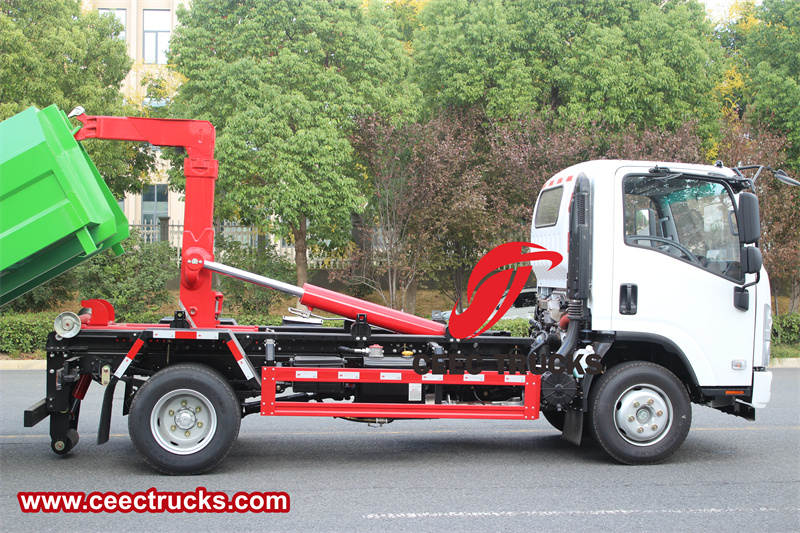

กรอบรูป

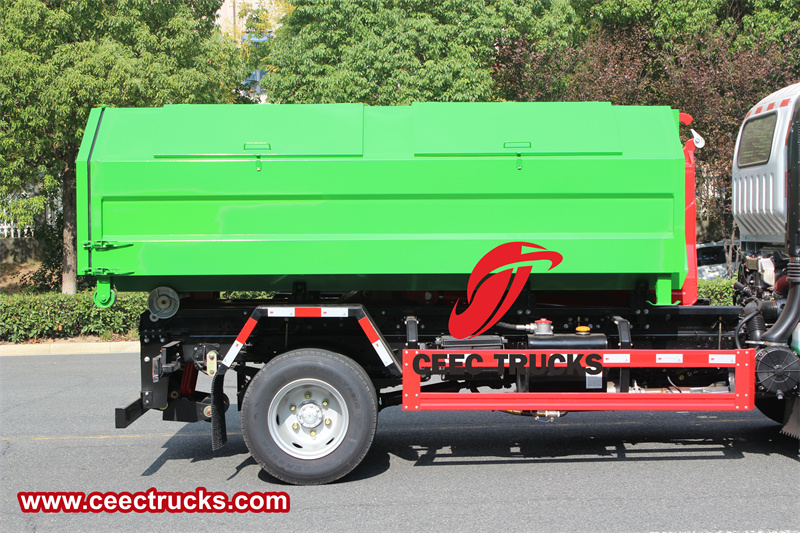

ถังขยะขนาด 6 ตัน

ขั้นตอนที่ 4. หลังจากที่ถังขยะหล่นลงบนโครงรถ ให้ปล่อยที่จับควบคุมแขนเพื่อกลับไปที่ตำแหน่งตรงกลาง จากนั้นดึงที่จับควบคุมตะขอล็อคขึ้นไปที่ตำแหน่งล็อค ยืดกระบอกล็อค พลิกโครงล็อคขึ้น ล็อคโครงพลิกและถังขยะ ปล่อยที่จับเพื่อกลับไปที่ตำแหน่งตรงกลาง เมื่อโหลดถังขยะเสร็จ ปล่อยการถอดเครื่องยนต์ ก็สามารถขนส่งยานพาหนะทั้งหมดได้

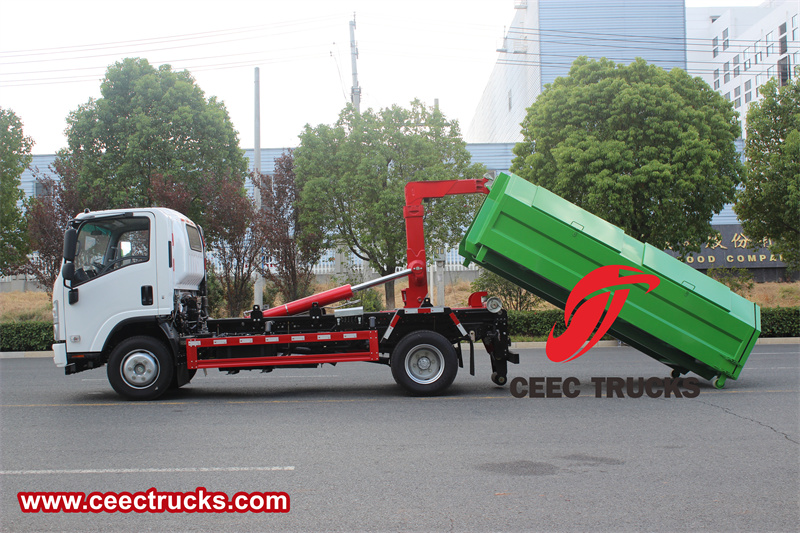

รถบรรทุกขยะแบบแขนเกี่ยวกำลังขนขยะออกไป

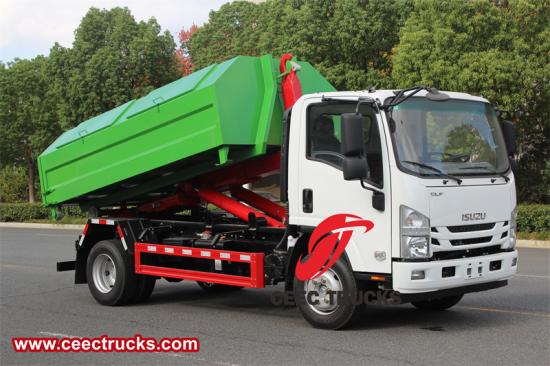

ขั้นตอนที่ 5. ก่อนจะขนขยะออก ให้แขวนเครื่องออกเมื่อแรงดันอากาศทั้งรถถึง 6 มาตรฐาน เปิดอุปกรณ์ล็อคของประตูท้ายถังขยะ และที่วาล์วสองทางด้านหน้า ตรวจสอบให้แน่ใจก่อนว่ากรอบล็อคล็อกถังขยะได้ (ดึงที่จับควบคุมตะขอล็อคขึ้นไปยังตำแหน่งล็อค) จากนั้นดึงที่จับควบคุมแขนขึ้นไปยังตำแหน่งยืดออก และถังขยะก็พร้อมที่จะเอียงและยกขึ้นเพื่อขนขยะออก ขณะถังขยะกำลังขนถ่ายขยะ ห้ามยืนบริเวณท้ายถังขยะโดยเด็ดขาด

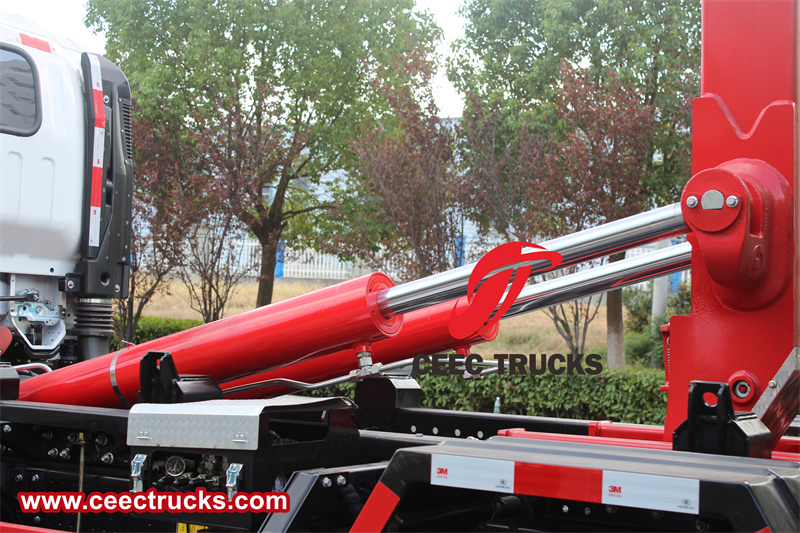

กระบอกยกตะขอ

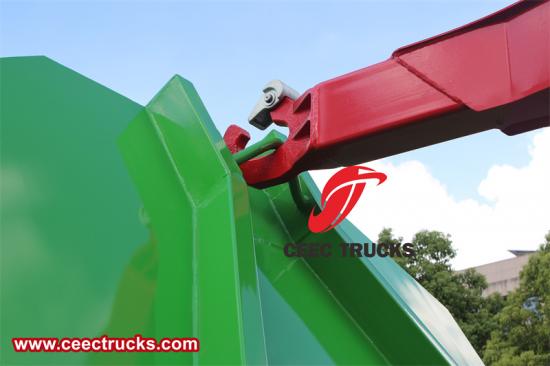

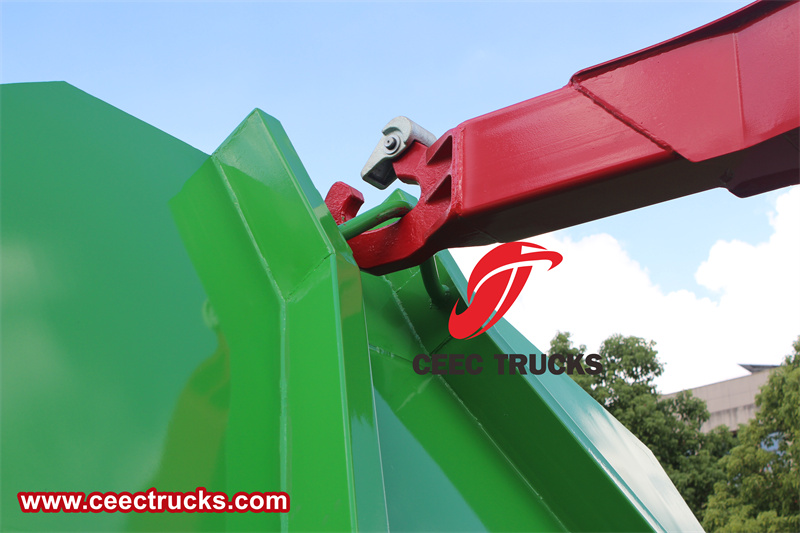

ตะขอ

ขั้นตอนที่ 6. หลังจากที่ขยะถูกขนออกแล้ว ให้ดันที่จับควบคุมแขนไปที่ตำแหน่งลดลง ถังขยะจะตกลงบนโครงที่ติดอยู่ ปลดการจ่ายไฟและล็อคประตูหลังของถังขยะ งานขนขยะก็เสร็จสมบูรณ์ และสามารถขนส่งยานพาหนะทั้งหมดได้

การปฏิบัติการวางถังขยะของรถบรรทุกขยะแขนขอ

ขั้นตอนที่ 7. เมื่อรถทั้งคันมีแรงดันอากาศถึง 6 มาตรฐานแล้ว ให้แขวนชุดส่งกำลัง ดันที่จับควบคุมตะขอล็อคลงไปในตำแหน่งหดกลับ หดกระบอกล็อค หมุนโครงล็อคลง ปลดการล็อกและการยึดโครงพลิกออกจากถังขยะ และล็อกด้วยโครงที่ติดอยู่ และปล่อยที่จับเพื่อคืนสู่ตำแหน่งกลาง:

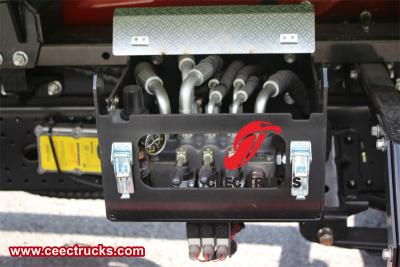

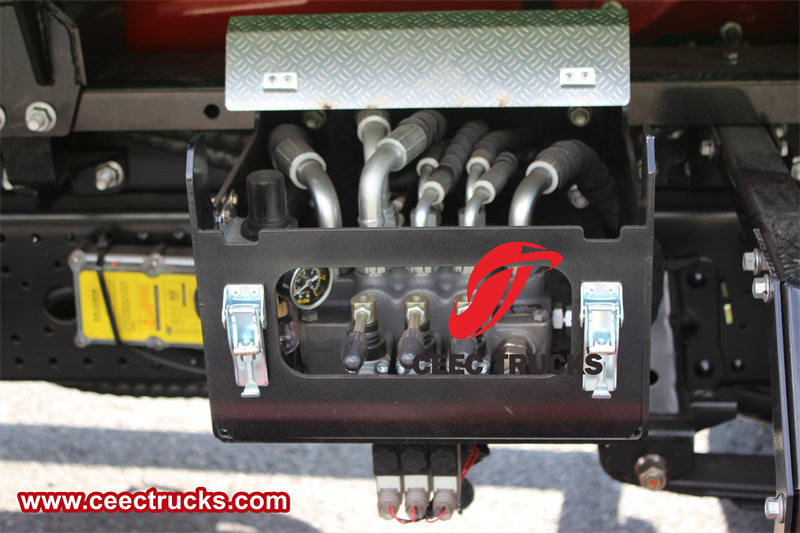

จอยสติ๊ก

ขั้นตอนที่ 8. ดึงด้ามจับควบคุมแขนขึ้นไปที่ตำแหน่งยืดออก กระบอกสูบแขนจะยืดออก แขนที่เคลื่อนที่ได้จะหมุนรอบเพลาบานพับด้านหน้าของเฟรมพลิก และถังขยะจะพลิกและเอียงลงพร้อมกับแขนที่เคลื่อนที่ได้ เมื่อวางถังขยะห้ามยืนบริเวณท้ายรถโดยเด็ดขาด

ขั้นตอนที่ 9. หลังจากวางถังขยะแล้ว ให้ปรับตำแหน่งของขอเกี่ยวแขนที่เคลื่อนย้ายได้และขอเกี่ยวโค้งของถังขยะเพื่อปลดตะขอออก ดันที่จับควบคุมแขนลงไปในตำแหน่งปล่อย ดึงกระบอกสูบแขนกลับ หมุนแขนที่เคลื่อนย้ายได้รอบแกนบานพับด้านหน้าของโครงพลิกกลับ วางแขนที่เคลื่อนย้ายได้กลับบนโครงที่ติดอยู่ ปลดกำลังออก ถังขยะจะวางลง และสามารถขนส่งยานพาหนะได้
