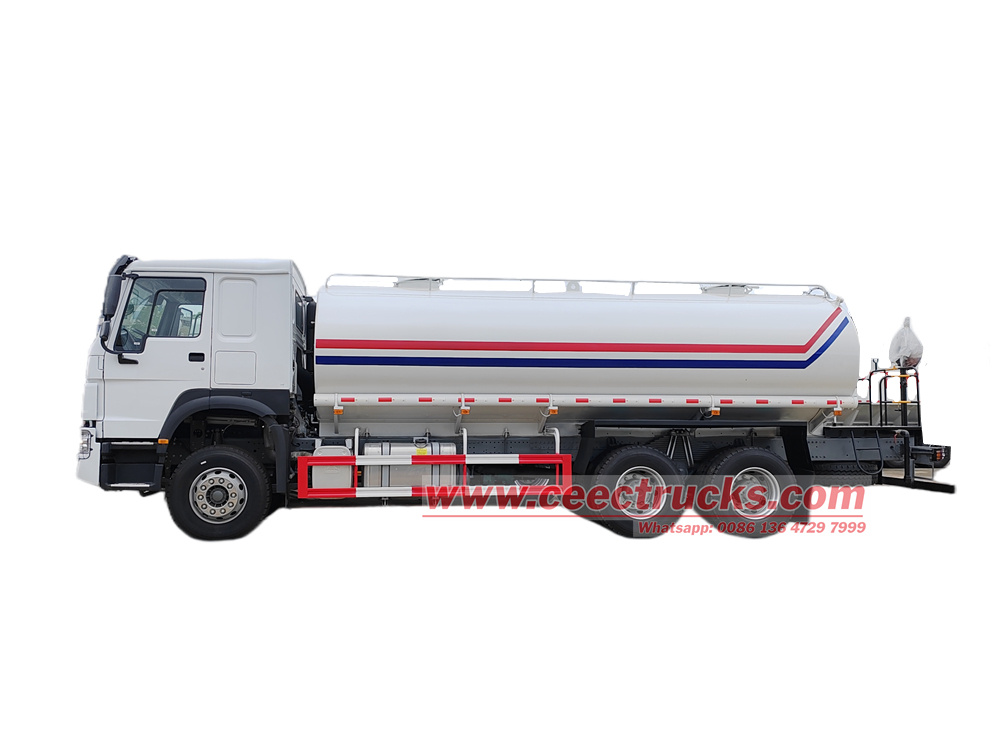

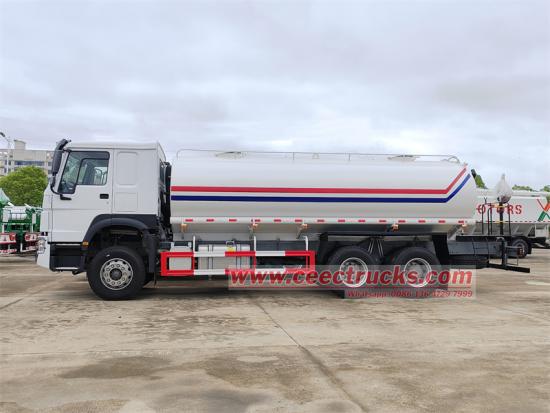

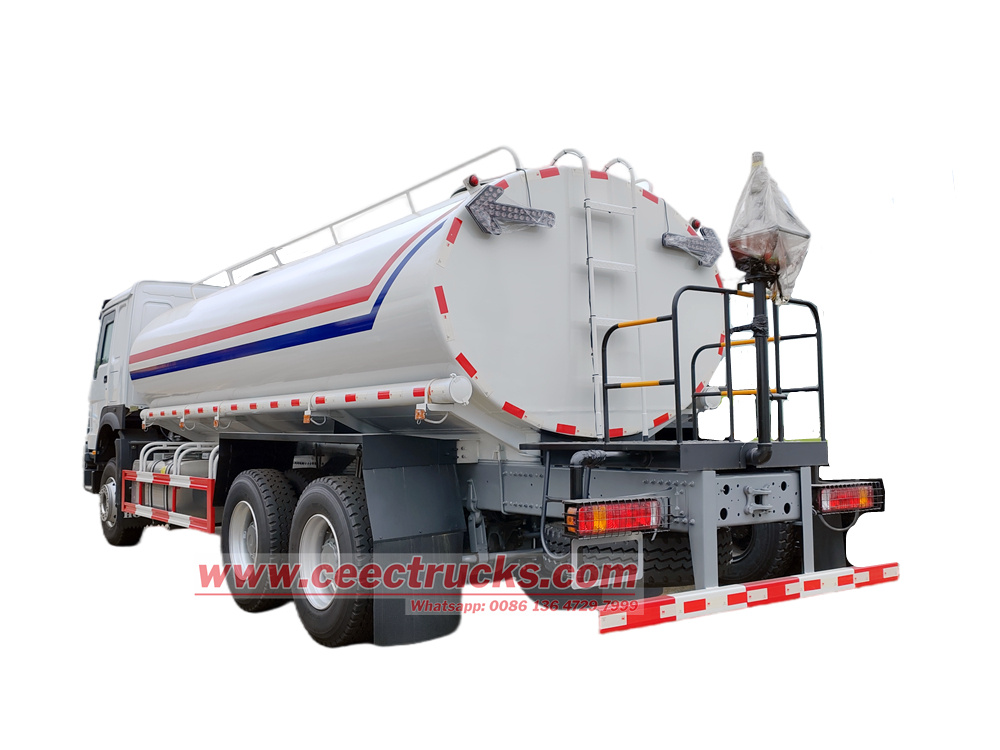

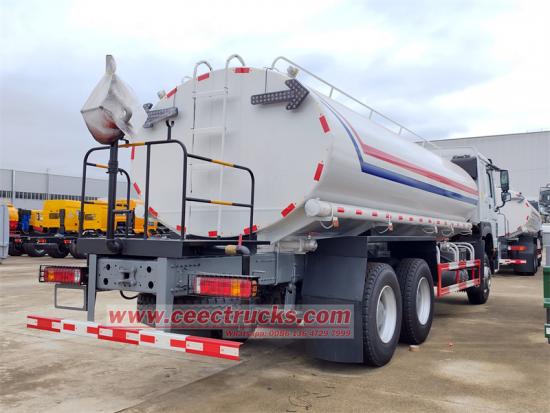

รถบรรทุกน้ำ Howo ขนาด 20 ลูกบาศก์เมตร ใช้แชสซี Sinotruk Howo HW76 6X4 ที่มีฐานล้อ 4600+1350 มม. ติดตั้งเครื่องยนต์ Weichai WP10.340E22 340 แรงม้า และเกียร์ HW19710 10 สปีด โครงสร้างส่วนบนประกอบด้วยถังน้ำเหล็กกล้าคาร์บอนรูปโค้งขนาด 20 ลูกบาศก์เมตร พร้อมหัวฉีดน้ำด้านหน้า หัวฉีดน้ำด้านหลัง และปืนฉีดน้ำด้านหลัง มีปั๊มน้ำหอยโข่ง Weilong 80QZB(F) 60/90N(S) อัตราการไหล 60 ลูกบาศก์เมตรต่อชั่วโมง และระยะส่งน้ำ 90 เมตร คุณสมบัติอื่นๆ ได้แก่ ท่อทางเข้าและทางออกของปั๊ม บันไดชานชาลาด้านหลัง ราวกันตก ทางเดินกันลื่นและราวกันตกบนถัง และท่อระบายน้ำสองแห่ง
ความสามารถในการทำงาน:
20cbmขนาด (มม.):
9850x2500x3150mmระยะฐานล้อ (มม.):
4600+1350mmกำลังเครื่องยนต์:
340HP/ 250kWชนิดเครื่องยนต์:
WEICHAI WP10.340E22เพลาขับ:
6x4กล่องเกียร์:
Sinotruk HW19710 10-speed,manualหมายเหตุ:
Payload capacity can be customizedWP10 340 HOWO รถบรรทุก 10 ล้อพร้อมหัวฉีดน้ำ
การ WP10 340 HOWO รถบรรทุก 10 ล้อพร้อมหัวฉีดน้ำ เป็นอุปกรณ์หลักสำหรับงานสุขาภิบาลและงานบำรุงรักษาทางวิศวกรรมของเทศบาล ประกอบด้วยถังเก็บน้ำขนาดใหญ่ 20 ลูกบาศก์เมตร พร้อมระบบฉีดน้ำแบบสามขั้นตอน ได้แก่ การล้างด้านหน้า การฉีดพ่นด้านหลัง และปืนฉีดน้ำ ตอบสนองความต้องการที่หลากหลาย เช่น การทำความสะอาดถนนและการชลประทานพื้นที่สีเขียว ขับเคลื่อนด้วยปั๊มน้ำหอยโข่ง Weilong 60/90 ให้อัตราการไหลสูงและแรงดันน้ำสูง พร้อมระบบสูบเข้า-ออกอัตโนมัติ ด้านหลังมีบันได ส่วนบนของถังมีทางเดินกันลื่นและราวกันตก เพื่อความปลอดภัยและความสะดวกในการบำรุงรักษา
พารามิเตอร์ผลิตภัณฑ์:
| ชื่อสินค้า |
รถบรรทุกน้ำ HOWO 6X4 20CBM |
|
|
ขนาด น้ำหนัก และความจุของรถ |
ยี่ห้อแชสซี |
HOWO HW76 |
|
ขนาดโดยรวม (กว้าง*ยาว*สูง) |
9850x2500x3150มม. |
|
|
ฐานล้อ |
4600+1350มม. |
|
|
น้ำหนักบรรทุก |
11250กก. |
|
|
น้ำหนักรวม |
25000 กก. |
|
|
การโหลดเพลา |
7000/18000(2 เพลา)กก. |
|
|
ความเร็วสูงสุด |
82 กม./ชม. |
|
|
แชสซี |
โหมดการขับขี่ |
6x4 |
|
ประเภทห้องโดยสาร |
ห้องโดยสาร HOWO HW76 แถวครึ่ง แอร์ |
|
|
การบังคับเลี้ยว |
พวงมาลัยซ้าย |
|
|
ยางรถยนต์ |
10+1 |
|
|
ข้อมูลจำเพาะของยาง |
12.00R20 |
|
|
กล่องเกียร์ |
HW19710 10 สปีด เกียร์ธรรมดา |
|
|
ถังน้ำมันเชื้อเพลิง |
300 ลิตร |
|
|
เครื่องยนต์ |
รุ่นเครื่องยนต์ |
เว่ยไฉ WP10.340E22 |
|
ประเภทเชื้อเพลิงและเครื่องยนต์ |
เครื่องยนต์ 6 สูบเรียง ระบายความร้อนด้วยน้ำ 4 จังหวะ พร้อมวาล์วไอเสียเบรก หัวฉีดตรง เทอร์โบชาร์จ และอินเตอร์คูลเลอร์ |
|
|
แรงม้า |
340 แรงม้า/ 250 กิโลวัตต์ |
|
|
การเคลื่อนย้าย |
9.726 ลิตร |
|
|
แรงบิดสูงสุด |
1250 นิวตันเมตร |
|
|
ความเร็วที่กำหนด |
2200 รอบต่อนาที |
|
|
ความเร็วแรงบิดสูงสุด |
1400-1600 รอบต่อนาที |
|
|
มาตรฐานการปล่อยมลพิษ |
ยูโร 2 |
|
|
การกำหนดค่ามาตรฐานอื่น ๆ |
1 |
ระบบพวงมาลัยพาวเวอร์ |
|
2 |
เครื่องปรับอากาศ |
|
|
3 |
ABS, ระบบเบรกตัดลมอัตโนมัติ |
|
|
4 |
การทำเครื่องหมายแบบสะท้อนแสง |
|
|
5 |
เซ็นทรัลล็อค |
|
|
6 |
กระจกไฟฟ้า |
|
|
7 |
ยูเอสบี, วิทยุ |
|
|
8 |
กันชนขยายกว้าง |
|
|
พารามิเตอร์ด้านบน |
ปริมาตรถังน้ำ |
20,000 ลิตร |
|
วัสดุบรรทุกน้ำมัน |
เหล็กกล้าคาร์บอน ความหนาสำหรับถังน้ำมัน : 5มม. |
|
|
ระบบโหลด |
การโหลดจากด้านบน |
|
|
วัสดุตัวเครื่อง |
เหล็กกล้าคาร์บอนทนการสึกหรอประสิทธิภาพสูงพร้อมสีเคลือบป้องกันการกัดกร่อน สแตนเลส SS304 เป็นตัวเลือก |
|
|
ช่องเก็บของ |
4 พร้อมแผ่นกั้นป้องกันคลื่นภายใน |
|
|
ท่อระบายน้ำ |
4, มาตรฐานยุโรป |
|
|
สเปรย์ |
ฟรอน ทีและรี สเปรย์อาร์ หัวฉีด , น้ำด้านหลัง ปืนใหญ่ |
|
|
สามารถปรับรูปทรงปืนฉีดพ่นได้: ฝนตกหนัก, ฝนตกปานกลาง, ฝนตกปรอยๆ หรือหมอก |
||
|
ความกว้างของการโรย |
≥14ม. |
|
|
ความกว้างของปืนฉีดน้ำ |
≥ 28 เมตร |
|
|
อุปกรณ์ |

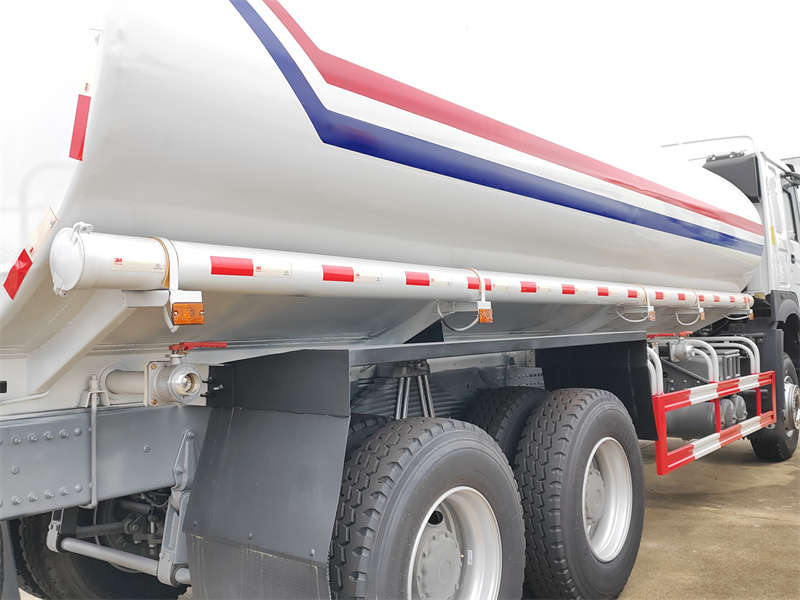

บันได,กล่องเครื่องมือ,ช่องเก็บท่อข้าง, วาล์วปั๊มเข้าและออก |
|
|
วาล์วบาเรตเซียน, ฟิลเตอร์, วาล์วกระจายน้ำ, หัวสปริงเกอร์, พร้อมฟังก์ชันดูดและระบายอัตโนมัติ |
||
|
ปั๊มน้ำ |
แบบอย่าง |
ปั๊มหอยโข่ง WEILONG 80QZB(F) 60/90N(S) |
|
อัตราการไหล |
60 ม3/ชม. |
|
|
ยก |
90 เมตร |
|
|
ศีรษะ |
6.5 เมตร |
|
|
ความเร็วในการป้อนข้อมูล |
1 180 รอบ/นาที |
|
|
ประสิทธิภาพการดูดน้ำอัตโนมัติ |
1. 0 นาที/5นาที |
|
|
พลังที่ติดตั้ง |
22 .5 กิโลวัตต์ |
|
รายละเอียดสินค้า:
การกำหนดค่าแชสซี
1. แชสซี HW76 6X4
o ใช้ซีรีส์ Sinotruk Howo HW76 แชสซีเฉพาะ การกำหนดค่าขับเคลื่อน 6×4 และฐานล้อที่ยาว 4,600+1,350 มม. เพื่อเพิ่มเสถียรภาพในการขับขี่
o โครงที่มีความแข็งแรงสูง: โครงสร้างคานตามยาวสองชั้น ความสามารถในการรับน้ำหนักที่แข็งแกร่ง ทนทานต่อแรงบิดได้ดีเยี่ยม ช่วยให้มั่นใจได้ว่าตัวเครื่องจะไม่เสียรูปเมื่อรับน้ำหนักเต็มที่
2. ระบบส่งกำลัง
o เครื่องยนต์ Weichai WP10.340E22: ปริมาตรกระบอกสูบ 9.726 ลิตร กำลังสูงสุด 340 แรงม้า (250 กิโลวัตต์) แรงบิดสูงสุด 1,250 นิวตันเมตร คุณลักษณะแรงบิดสูงที่ความเร็วต่ำ ตอบสนองความต้องการของสถานการณ์ที่มีภาระหนัก เช่น การไต่ระดับและการออกตัว
o HW19710 เกียร์ 10 สปีด: ระบบเกียร์ธรรมดา 10 สปีด มีอัตราทดเกียร์แรกสูงและอัตราทดเกียร์สุดท้ายต่ำ ช่วยสร้างสมดุลระหว่างการไต่ระดับความเร็วต่ำและการแล่นด้วยความเร็วสูง พร้อมมอบการเปลี่ยนเกียร์ที่นุ่มนวลเป็นเลิศ
การออกแบบโครงสร้างส่วนบน:

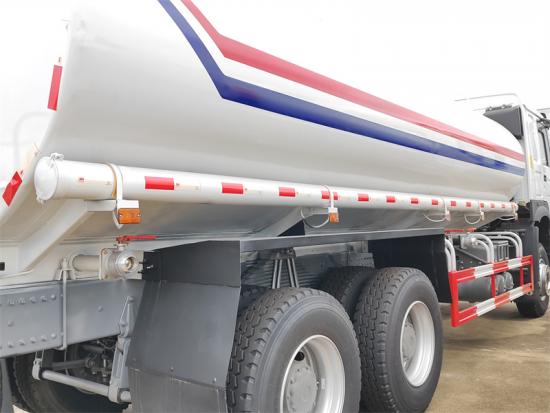

1. ถังน้ำเหล็กกล้าคาร์บอนขนาด 20 ลูกบาศก์เมตร
o ปริมาตรและโครงสร้าง: ปริมาตรที่มีประสิทธิภาพ 20 ลูกบาศก์เมตร การออกแบบถังรูปวงรีช่วยลดแรงต้านการไหลของน้ำและปรับปรุงประสิทธิภาพการระบายน้ำ ตัวถังทำจากเหล็กกล้าคาร์บอน Q235B หนา 4 มม. พ่นทรายและป้องกันสนิม จากนั้นเคลือบด้วยสีป้องกันสนิมเพื่ออายุการใช้งานยาวนาน
o การออกแบบบัฟเฟิล: ถังน้ำมีการติดตั้งแผ่นกั้นน้ำหลายแผ่นเพื่อยับยั้งการไหลของน้ำและเพิ่มเสถียรภาพให้กับรถ
o ท่อระบายน้ำและการบำรุงรักษา: ท่อระบายน้ำขนาด Φ500 มม. จำนวน 2 ท่ออยู่ที่ด้านบนของถัง พร้อมวาล์วระบายอากาศเพื่อให้ตรวจสอบและทำความสะอาดได้ง่าย ส่วนวาล์วระบายน้ำอยู่ที่ด้านหลังถังเพื่อระบายน้ำที่เหลือออกอย่างรวดเร็ว
2. ระบบสปริงเกอร์

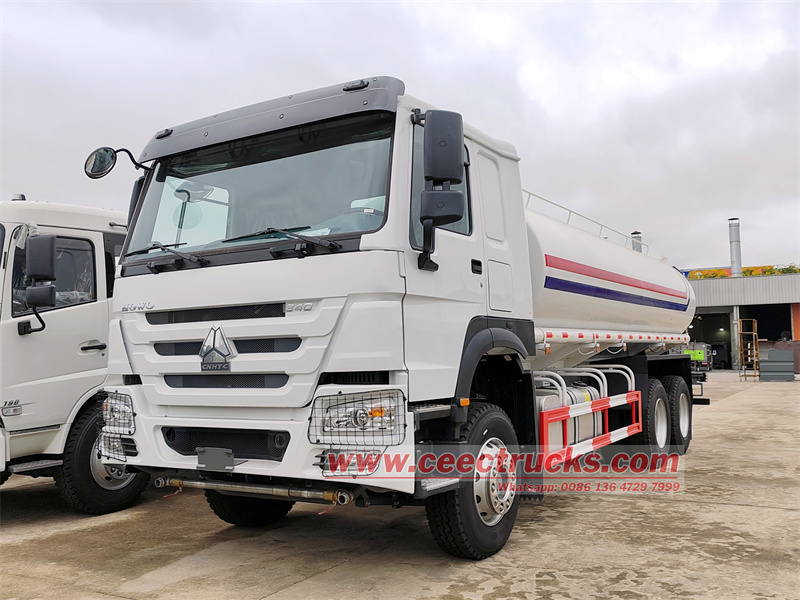

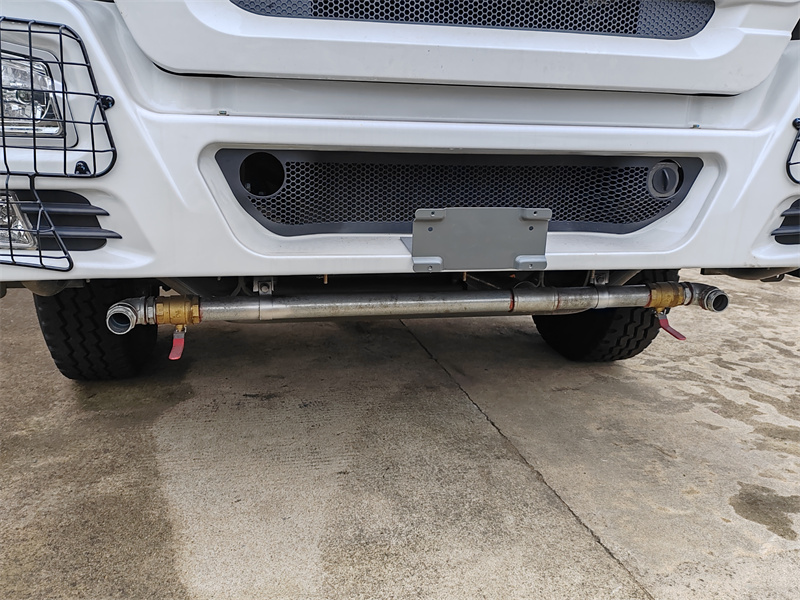

o อุปกรณ์ชำระล้างด้านหน้า: ติดตั้งไว้ที่ด้านหน้าของรถ ใช้เพื่อชะล้างฝุ่นละอองและโคลนบนท้องถนน มีความกว้างครอบคลุม ≥14 เมตร และปรับมุมการฉีดพ่นได้
o อุปกรณ์สปริงเกอร์ด้านหลัง :จัดเรียงแบบสมมาตรทั้งสองด้าน โดยมีระยะห่างของหัวฉีดที่เหมาะสม เหมาะสำหรับการระบายความร้อนบนพื้นดินและการกำจัดฝุ่นละออง
o ปืนฉีดน้ำด้านหลัง: ปืนฉีดน้ำแรงดันสูงระยะไกล ระยะ ≥28 เมตร สามารถปรับโหมดเป็นไฟฟ้ากระแสตรงและโหมดพ่นหมอกได้ เพื่อการดับเพลิงฉุกเฉินหรือการทำความสะอาดระยะไกล
3. ปั๊มน้ำแกน: ติดตั้งปั๊มน้ำแรงเหวี่ยง Weilong 80QZB(F) 60/90N(S) ที่ออกแบบมาสำหรับรถดับเพลิงโดยเฉพาะ
o อัตราการไหล: 60 ม³/ชม. ประสิทธิภาพการสูบและฉีดพ่นสูง
o หัว: 90 ม. เพื่อให้มั่นใจว่าแรงดันน้ำและระยะส่งน้ำเพียงพอ
o ฟังก์ชั่น: รองรับการทำงานแบบสูบเข้า/สูบออก สามารถดูดน้ำเองจากแม่น้ำ บ่อน้ำ และแหล่งน้ำอื่นๆ หรือดึงน้ำจากแหล่งที่มีแรงดัน เช่น หัวดับเพลิง ทำให้การทำงานมีความยืดหยุ่น

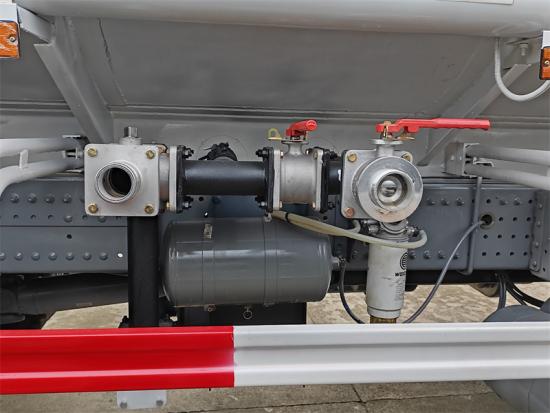

4. ระบบท่อ
o ท่อส่งน้ำหลัก: ท่อสแตนเลส DN80mm ทนแรงดันสูง ทนการกัดกร่อน ลดแรงต้านทานการไหลของน้ำ

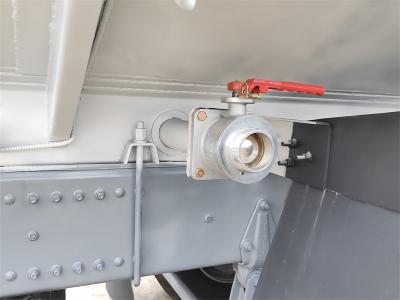

o ชุดวาล์วควบคุม: การผสมผสานระหว่างวาล์วควบคุมลมและวาล์วลูกบอลแบบใช้มือ ช่วยให้สามารถเปิด/ปิดการล้างด้านหน้า การฉีดพ่นด้านหลัง และปืนฉีดน้ำได้อย่างอิสระ อำนวยความสะดวกในการใช้งาน
o อุปกรณ์กรอง: ติดตั้งตัวกรองหยาบก่อนปั๊ม และติดตั้งตัวกรองละเอียดหลังปั๊ม เพื่อป้องกันสิ่งสกปรกอุดตันหัวฉีดและเพื่อให้แน่ใจว่าระบบทำงานอย่างเสถียร

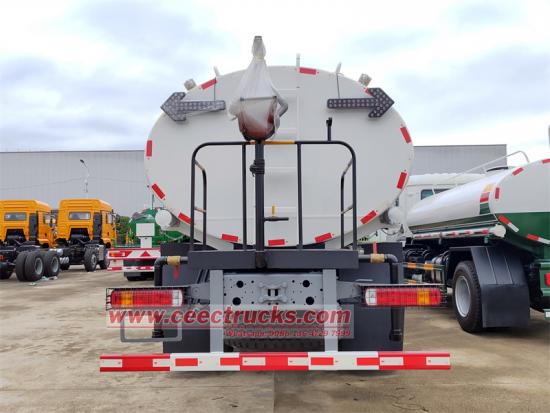

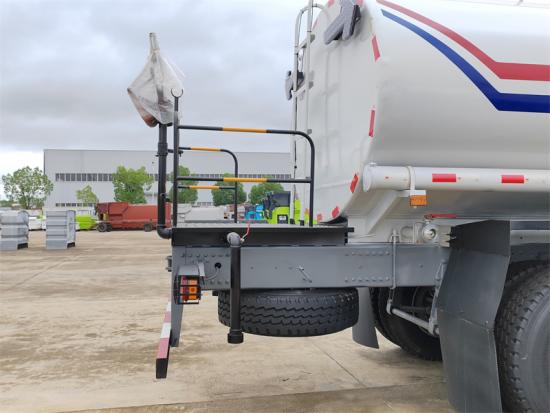

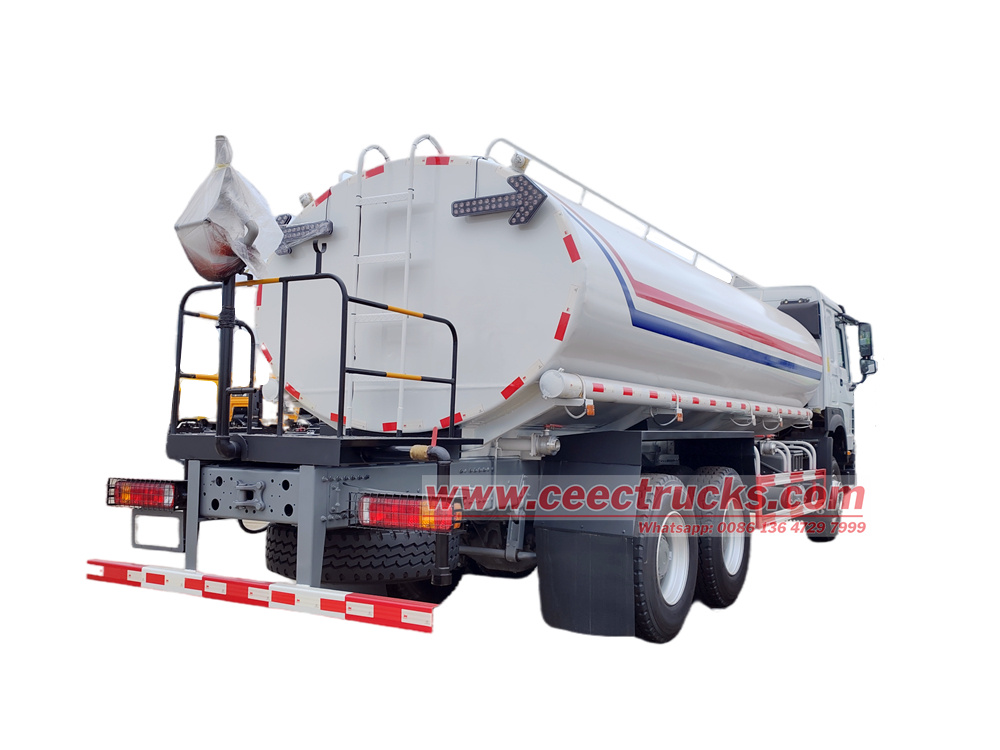

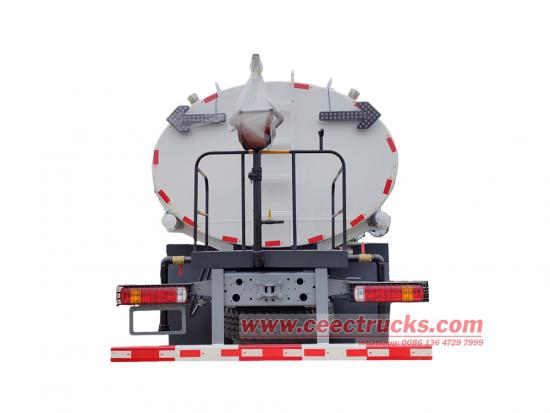

การป้องกันความปลอดภัย: ด้านหลังของรถติดตั้งบันไดแพลตฟอร์มและราวกันตก ส่วนด้านบนของถังติดตั้งทางเดินกันลื่นและราวกันตก ซึ่งให้ความปลอดภัยอย่างมากแก่คนงานในการขึ้นและลงด้านบนของถังเพื่อปฏิบัติงานและตรวจสอบ
การทำงาน หลักการ ปั๊มน้ำหอยโข่ง Weilong 80QZB(F) 60/90N(S):
หลักการทำงานของปั๊มน้ำหอยโข่ง Weilong นี้คือการแปลงแรงเหวี่ยงหนีศูนย์กลางให้เป็นพลังงาน ก่อนเริ่มใช้งาน จำเป็นต้องเติมน้ำเพื่อไล่อากาศออก ระหว่างการทำงาน ปั๊มจะขับเคลื่อนใบพัดภายในให้หมุนด้วยความเร็วสูงผ่านชุดส่งกำลัง (PTO) น้ำในใบพัดจะถูกเหวี่ยงจากศูนย์กลางไปยังขอบด้านนอกภายใต้แรงเหวี่ยงหนีศูนย์กลาง ทำให้เกิดสุญญากาศ (ความดันลบ) ที่ทางเข้า ภายใต้ความดันบรรยากาศ น้ำจะถูกดูดเข้ามาอย่างต่อเนื่อง ทำให้เกิด "การดูดน้ำเอง"
ในเวลาเดียวกัน การไหลของน้ำความเร็วสูงจะเข้าสู่ห้องกระจายรูปทรงก้นหอยของตัวเรือนปั๊ม พื้นที่หน้าตัดของช่องทางไหลจะค่อยๆ เพิ่มขึ้น ทำให้ความเร็วน้ำลดลงและแปลงพลังงานจลน์ (ความเร็ว) ของน้ำเป็นพลังงานความดัน (เฮด) ได้อย่างมีประสิทธิภาพ สุดท้าย การไหลของน้ำแรงดันสูงนี้จะถูกระบายออกจากทางออก เพื่อจ่ายพลังงานให้กับการล้างด้านหน้า การฉีดพ่นด้านหลัง และปืนฉีดน้ำ ฟังก์ชัน "ปั๊มเข้า ปั๊มออก" เป็นการประยุกต์ใช้หลักการนี้โดยเฉพาะทั้งในโหมดการสูบและการฉีด
สถานการณ์การใช้งานและข้อดี:
- ข้อได้เปรียบหลัก:
o ความจุขนาดใหญ่และประสิทธิภาพสูง: ความจุ 20 ลูกบาศก์เมตรช่วยลดความถี่ในการเติมน้ำและเพิ่มประสิทธิภาพต่อเที่ยว
o ความสามารถในการปรับเปลี่ยนได้หลากหลาย: รวมฟังก์ชันการฉีดพ่นด้านหน้า การฉีดพ่นด้านข้าง และปืนฉีดน้ำ เพื่อตอบสนองความต้องการ เช่น การทำความสะอาดถนน การชลประทานพื้นที่สีเขียว และการดับเพลิงฉุกเฉิน
o เสถียรภาพการใช้งานหนัก: สร้างขึ้นบนแชสซี Sinotruk 6×4 พร้อมกระปุกเกียร์ 10 สปีด ปรับให้เข้ากับทางลาดชันและสภาพถนนที่เป็นโคลนได้ ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือสูง
- สถานการณ์ที่สามารถใช้ได้: การทำความสะอาดถนนในเมือง การกำจัดฝุ่นในบริเวณก่อสร้าง การบำรุงรักษาภูมิทัศน์ และการทำความเย็นในสถานที่จัดงานขนาดใหญ่
★ เว่ยไจ้ WP10.340E22 เครื่องยนต์ยูโร 2 พลังแรงสุดๆ
★ ซิโนทรัค HW19710 เกียร์ธรรมดา 10 เกียร์
★ อะไหล่สำรองเคลื่อนที่เร็ว 12 เดือน ฟรี
★ รถบรรทุกถังน้ำ HOWO 20CBM ที่ได้รับอนุญาต
★ บริการฝึกอบรมสำหรับ รถบรรทุกน้ำแบบ 6x4 Howo
ซัพพลายเออร์และผู้ส่งออกรถดับเพลิงมืออาชีพของจีน เราจัดหารถดับเพลิงคุณภาพสูง ถังเก็บน้ำ รถบรรทุก เรารับประกันเวลาจัดส่งที่รวดเร็วและรับประกัน 12 เดือนสำหรับรถบรรทุกของเรา เครื่องพ่นน้ำ รถบรรทุกของเรา ถังเก็บน้ำ รถบรรทุกจำหน่ายไปแล้วกว่า 80 ประเทศ รวมถึงยุโรปตะวันออกและประเทศ CIS แอฟริกา เอเชียตะวันออกเฉียงใต้ อเมริกากลางและใต้ ตะวันออกกลาง และอื่นๆ
